04023U1R0BAT2A

04023U1R0BAT2A

数据手册.pdf
AVX(艾维克斯) 被动器件

0402 1 pF 25 V ±0.1 pF 容差 表面贴装 超低 ESR 射频/微波 电容

1pF ±0.1pF 25V Ceramic Capacitor C0G, NP0 0402 1005 Metric


得捷:
CAP CER 1PF 25V NP0 0402


艾睿:
Cap Ceramic 1pF 25V C0G 0.1pF SMD 0402 125


安富利:
C0G NP0 chip capacitors specially designed for “Ultra” low ESR for applications in the communications market. Max ESR and effective capacitance are met on each value producing lot to lot uniformity. Sizes available are EIA chip sizes 0402, 0603, 0805, and 1210.


04023U1R0BAT2A中文资料参数规格
技术参数

额定电压DC 25.0 V

电容 1 pF

容差 ±0.1 pF

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Surface Mount

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 0.5 mm

高度 0.6 mm

封装公制 1005

封装 0402

物理参数

材质 NP0/-55℃~+125℃

工作温度 -55℃ ~ 125℃

温度系数 ±0.00 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 10000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

04023U1R0BAT2A引脚图与封装图
04023U1R0BAT2A引脚图

04023U1R0BAT2A引脚图

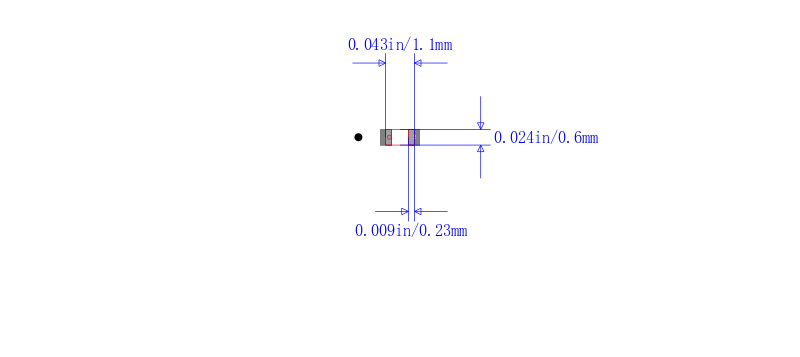

04023U1R0BAT2A封装图

04023U1R0BAT2A封装图

04023U1R0BAT2A封装焊盘图

04023U1R0BAT2A封装焊盘图

在线购买04023U1R0BAT2A
型号 制造商 描述 购买
04023U1R0BAT2A AVX 艾维克斯 0402 1 pF 25 V ±0.1 pF 容差 表面贴装 超低 ESR 射频/微波 电容 搜索库存
替代型号04023U1R0BAT2A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 04023U1R0BAT2A

品牌： AVX 艾维克斯

封装： 0402 1pF 25V 0.1pF

当前型号

0402 1 pF 25 V ±0.1 pF 容差 表面贴装 超低 ESR 射频/微波 电容

当前型号

型号： 04023U1R0CAT2A

品牌： 艾维克斯

封装： 0402 1pF 25V ±0.25pF

类似代替

超低ESR ，Ⅰ ???? UA ????系列， C0G （ NP0 ）贴片电容 Ultra Low ESR, “U” Series, C0G NP0 Chip Capacitors

04023U1R0BAT2A和04023U1R0CAT2A的区别

型号： 04023U1R0DAT2A

品牌： 艾维克斯

封装： 0402 1pF 25V ±0.5pF

类似代替

0402 1pF ±0.5pF 25V NPO

04023U1R0BAT2A和04023U1R0DAT2A的区别

型号： NMC-M0402NPO1R0B25TRPF

品牌： NIC

封装：

类似代替

多层陶瓷芯片电容器 Multilayer Ceramic Chip Capacitors

04023U1R0BAT2A和NMC-M0402NPO1R0B25TRPF的区别
