0ZCG0110BF2B

0ZCG0110BF2B

数据手册.pdf
BEL Fuse(百富电子) 电子元器件分类

保险丝, 自复式 PTC, 24VDC, 1.1A, SMD

This PTC resettable fuse from Bel Fuse is an alternative to replacing burned out fuses. This device has a maximum current rating of 100. This resettable fuse has an operating temperature range of -40 °C to 85 °C. It has 2 terminals. Mount your resettable fuse on a printed circuit board using surface mount technology to produce the most effective results. This product is 4.73Max mm long, 1.3Max mm tall and 3.41Max mm deep.

0ZCG0110BF2B中文资料参数规格
技术参数

跳闸时间 500 ms

耗散功率 1 W

电阻 0.2 Ω

保持电流 1.1 A

跳闸电流 2.2 A

额定电流Max 100 A

保持电流Max 1.1 A

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压Max 24 VDC

额定电压 24 VDC

封装参数

安装方式 Surface Mount

封装公制 4832

封装 1812

外形尺寸

长度 4.5 mm

宽度 3.2 mm

高度 1.3 mm

封装公制 4832

封装 1812

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

0ZCG0110BF2B引脚图与封装图

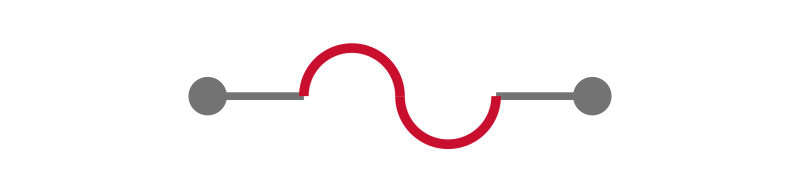

0ZCG0110BF2B引脚图

0ZCG0110BF2B引脚图

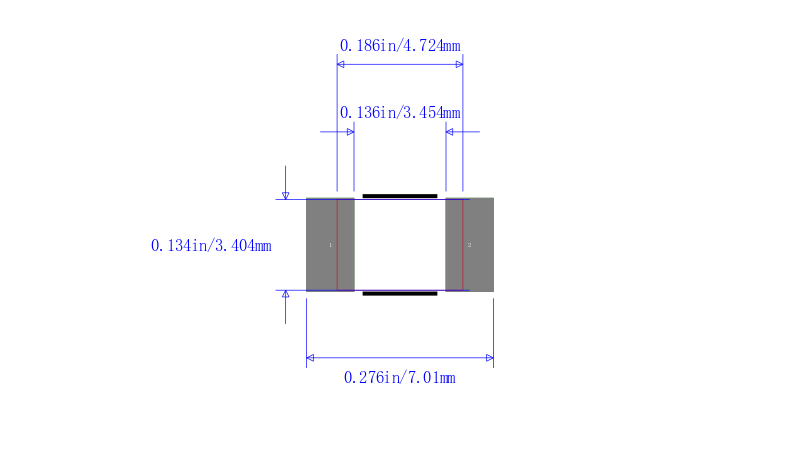

0ZCG0110BF2B封装图

0ZCG0110BF2B封装图

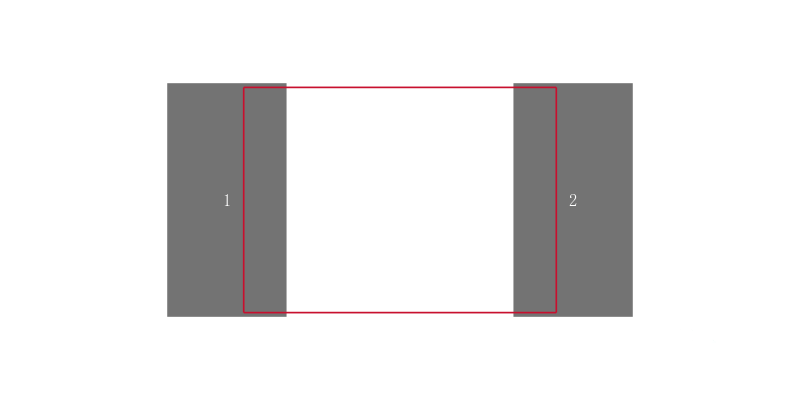

0ZCG0110BF2B封装焊盘图

0ZCG0110BF2B封装焊盘图

在线购买0ZCG0110BF2B
型号 制造商 描述 购买
0ZCG0110BF2B BEL Fuse 百富电子 保险丝, 自复式 PTC, 24VDC, 1.1A, SMD 搜索库存
替代型号0ZCG0110BF2B
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 0ZCG0110BF2B

品牌： BEL Fuse 百富电子

封装：

当前型号

保险丝, 自复式 PTC, 24VDC, 1.1A, SMD

当前型号

型号： 0ZCC0110BF2B

品牌： 百富电子

封装：

类似代替

自恢复保险丝—PPTC Fuse

0ZCG0110BF2B和0ZCC0110BF2B的区别
