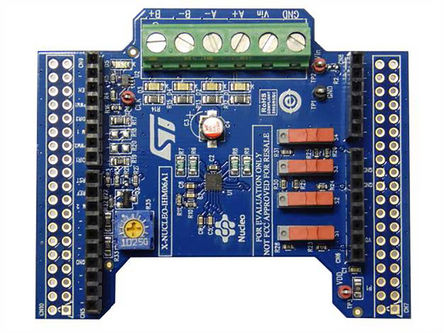

X-NUCLEO-IHM06A1

X-NUCLEO-IHM06A1 电动机驱动器扩展板，用于 STM32STMicroelectronics X-NUCLEO-IHM06A1 评估板设计用于演示 STSPIN220 的功能。 STSPIN220 是低电压步进电机驱动器，设计用于电池供电设备。 该设备可强制达到零耗状态，有助于延长电池寿命。 X-NUCLEO-IHM06A1 是一个易于使用的板，适合与 STM32 Nucelo 板一起使用。 借助这两个板，您可以创建用于热敏式打印机、机器人和玩具等应用的设计。 **特点和优势** 低电压范围：1.8 V 至 10 V 微步调整高达第 256 步 相位电流：高达 1.3 A 有效值 电流控制，带可调断开时间 全面保护过电流和短路保护 热关闭 与 Arduino UNO R3 连接器兼容 与来自 STMicroelectronics 的 STM32 Nucleo 板兼容 ### 电动机控制器和驱动器，STMicroelectronics

双极步进电动机驱动器扩展板

**X-****NUCLEO****-****IHM****06A1** 是基于 STSPIN220 四路半桥芯片的低电压步进电机驱动器扩展板。该设备设计用于电池供电的应用且可强制进入零消耗状态，从而显著提高电池使用寿命。

• 工作电压范围：+1.8 至 +10V 直流 • 输出电流：每相位 1.3Arms

• 微步分辨率：高达 1/256 步进

• 电流控制，具有可调断开时间

• 待机功耗：<80nA

• 非耗散过电流检测和保护

• 过温保护

• 4 个输出活动 LED

• 故障 LED

• 螺钉接线端子，用于电动机信号和电源

• ST morpho 连接器垫，用于主机 MCU 板

• Arduino Uno r3 兼容的扩展板管座

• 与 STM32 Nucleo MCU 板兼容
