XG4A-2034
Omron(欧姆龙) 连接器与适配器

OMRON ELECTRONIC COMPONENTS  XG4A-2034  线至板连接器, 公, 20路, 2.54MM

Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


得捷:
CONN HEADER R/A 20POS 2.54MM


欧时:
MIL Plugs with Long Locks; right-angle D


贸泽:
集管和线壳 Plug Long Lock 20P RightAngle 1Polarize


e络盟:
OMRON ELECTRONIC COMPONENTS  XG4A-2034  线至板连接器, 公, 20路, 2.54MM


艾睿:
Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


Allied Electronics:
Headers; Plug Long Lock 20P RightAngle 1Polarize


Chip1Stop:
Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


Verical:
Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


Newark:
# OMRON ELECTRONIC COMPONENTS  XG4A-2034  CONNECTOR


MASTER:
Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


Online Components:
Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


Electro Sonic:
Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


Win Source:
CONN HEADER R/A 20POS 2.54MM / Connector Header Through Hole, Right Angle 20 position 0.100" 2.54mm


XG4A-2034中文资料参数规格
技术参数

触点数 20

极性 Male

触点电镀 Gold

额定电流 3 A

绝缘电阻 >1000MΩ @500VDC

排数 2

针脚数 20

额定电流Max 3 A

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 300 VAC

额定电压 300 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

外形尺寸

长度 44.7 mm

宽度 27 mm

高度 8.5 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694040

XG4A-2034引脚图与封装图

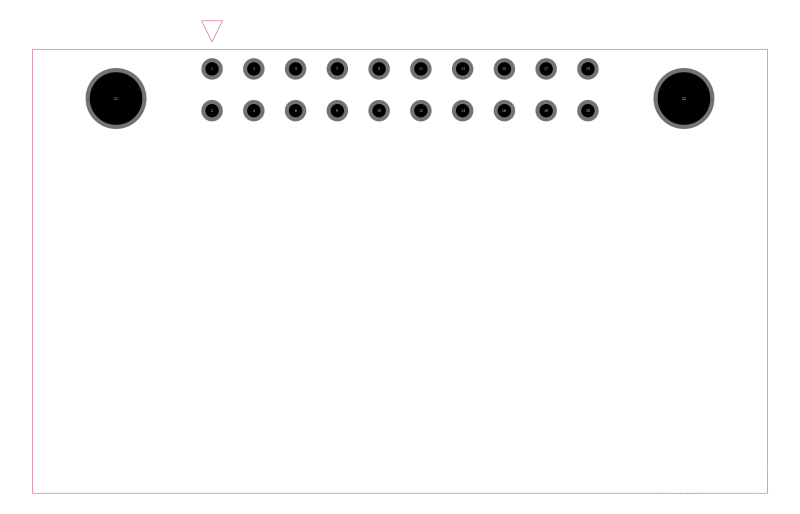

XG4A-2034引脚图

XG4A-2034引脚图

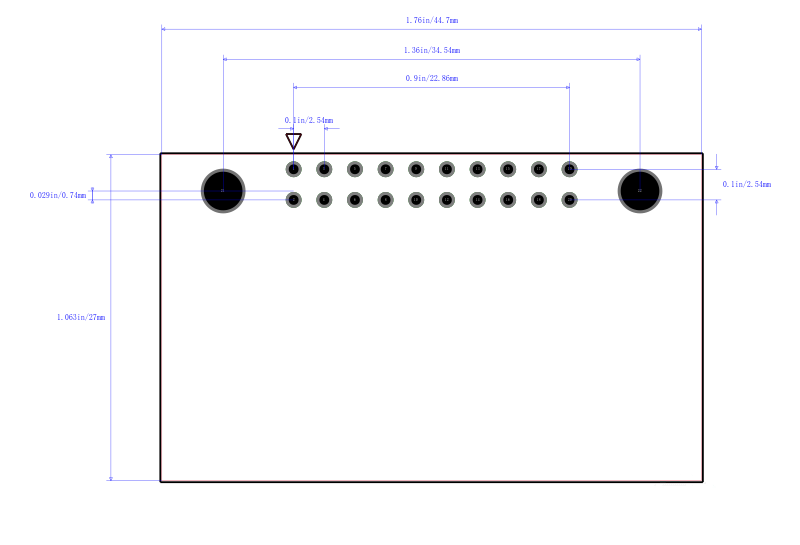

XG4A-2034封装图

XG4A-2034封装图

XG4A-2034封装焊盘图

XG4A-2034封装焊盘图

在线购买XG4A-2034
型号 制造商 描述 购买
XG4A-2034 Omron 欧姆龙 OMRON ELECTRONIC COMPONENTS  XG4A-2034  线至板连接器, 公, 20路, 2.54MM 搜索库存
