XG4A-2035

XG4A-2035

数据手册.pdf
Omron(欧姆龙) 连接器与适配器

CONN PLUG 20POS 3A RT ANGL DIP

Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


得捷:
CONN PLUG 20POS 3A RT ANGL DIP


艾睿:
Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


Allied Electronics:
Headers; Plug ShortLock 20P RightAngle 1Polarize


MASTER:
Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


Online Components:
Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


Electro Sonic:
Conn Ejector Header PL 20 POS 2.54mm Solder RA Thru-Hole


XG4A-2035中文资料参数规格
技术参数

触点数 20

额定电流 3 A

绝缘电阻 >1000MΩ @500VDC

排数 2

针脚数 20

拔插次数 50

额定电流Max 3 A

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 300 VAC

额定电压 300 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

外形尺寸

长度 44.7 mm

宽度 23.3 mm

高度 8.5 mm

物理参数

颜色 Black

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694040

XG4A-2035引脚图与封装图
XG4A-2035引脚图

XG4A-2035引脚图

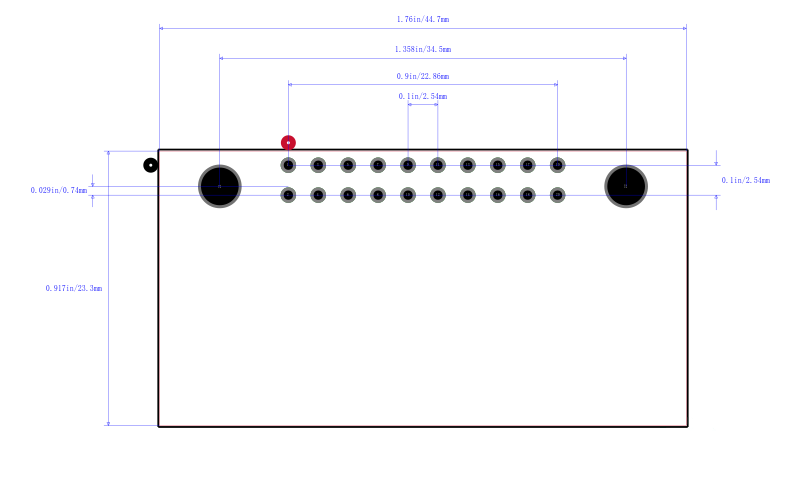

XG4A-2035封装图

XG4A-2035封装图

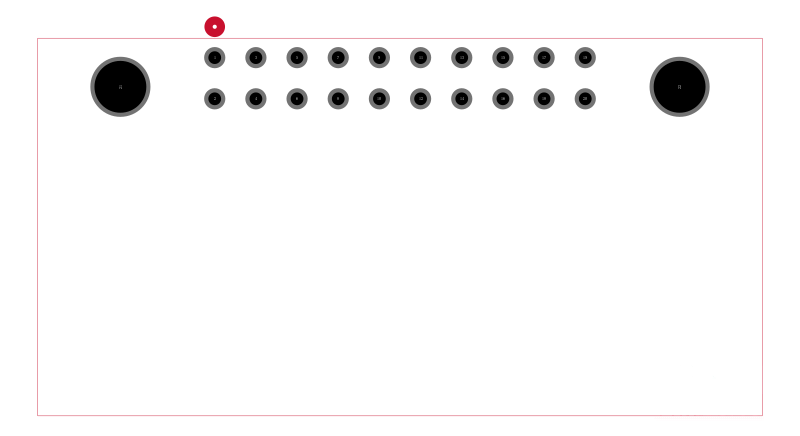

XG4A-2035封装焊盘图

XG4A-2035封装焊盘图

在线购买XG4A-2035
型号 制造商 描述 购买
XG4A-2035 Omron 欧姆龙 CONN PLUG 20POS 3A RT ANGL DIP 搜索库存
