XG4A-1071
Omron(欧姆龙) 连接器

CONN PLUG 10POS 3A 300V STRT DIP

Connector Header Through Hole 10 position 0.100" 2.54mm


得捷:
CONN PLUG 10POS 3A 300V STRT DIP


贸泽:
Headers & Wire Housings Plug Long Lock 10P Straight 0Polarize


Allied Electronics:
Flat Cable Connector


安富利:
Conn Ejector Header PL 10 POS 2.54mm Solder ST Thru-Hole


Chip1Stop:
Conn Ejector Header PL 10 POS 2.54mm Solder ST Thru-Hole


Newark:
# OMRON ELECTRONIC COMPONENTS  XG4A-1071  MIL-TYPE CONNECTOR


Electro Sonic:
Conn Ejector Header PL 10 POS 2.54mm Solder ST Thru-Hole


Win Source:
CONN HEADER VERT 10POS 2.54MM / Connector Header Through Hole 10 position 0.100" 2.54mm


XG4A-1071中文资料参数规格
技术参数

触点数 10

额定电流 3 A

绝缘电阻 >1000MΩ @500VDC

排数 2

针脚数 10

额定电流Max 3 A

额定电压Max 300 VAC

额定电压 300 V

封装参数

安装方式 Through Hole

外形尺寸

长度 32 mm

宽度 8.5 mm

高度 27 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

XG4A-1071引脚图与封装图
XG4A-1071引脚图

XG4A-1071引脚图

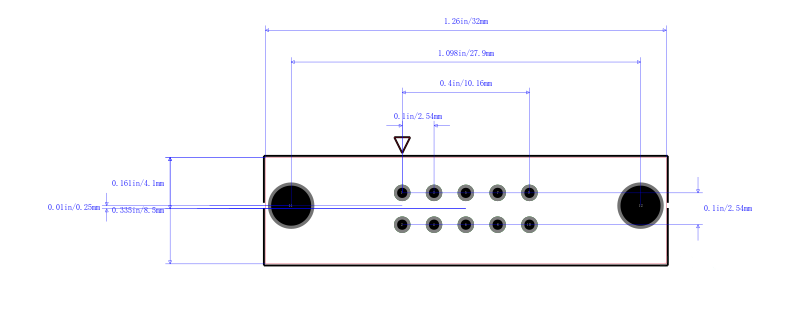

XG4A-1071封装图

XG4A-1071封装图

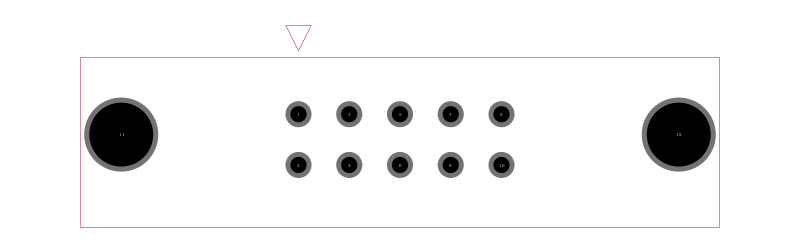

XG4A-1071封装焊盘图

XG4A-1071封装焊盘图
