XC6204B282MR

XC6204B282MR

数据手册.pdf

高速LDO稳压器输出ON- OFF控制 High Speed LDO Regulators Output ON-OFF Control

电路数量Number of Regulators| 1 \---|--- 输入电压VINVoltage - Input| 12V 输出电压VOUTVoltage - Output| 2.8V 输出电流IoCurrent - Output| 100mA/0.1A 最大压降VDOVoltage - Dropout| 220mV/0.22V 带使能脚EN/CEON/OFF功能With Enable Pin| 有 Yes 最大耗散功率PdPower dissipation| 250mW/0.25W Description & Applications| •High Speed LDO Regulators Output ON-OFF Control •Maximum Output Current : 150mA 300mA=XC6204 E to H TYP. •Dropout Voltage : 200mV @ 100mA 60mV @ 30mA •Operating Voltage : 2V ~ 10V •Output Voltage Range : 1.8V ~ 6.0V XC6204 0.05V increments 0.9V ~ 1.75V XC6205 0.05V increments •Highly Accurate : ±2% •Low Power Consumption : 70μA TYP. •Standby Current : Less than 0.1μA TYP. •High Ripple Rejection : 70dB 10kHz XC6204 60dB 10kHz XC6205 •Operational Temperature Range : -40℃ ~ 85℃ •Low ESR Capacitor Compatible • Ceramic capacitor 描述与应用| •高速LDO稳压器输出的ON-OFF控制 •最大输出电流  :电流150mA •漏失电压范围为200mV@ 100mA 60mV的@30毫安 •工作电压:2V〜10V •输出电压范围  :1.8V〜6.0V(0.05V间隔)(XC6204)   0.9V〜1.75V(0.05V间隔)(XC6205) •高精度:±2% •低功耗:70μA(典型值) •待机电流小于0.1μA(典型值) •高纹波抑制:70分贝(10KHZ)(XC6204)   60分贝(10KHZ)(XC6205) •工作温度范围  :-40℃〜85℃ •低ESR电容器兼容 •陶瓷电容器

XC6204B282MR中文资料参数规格
技术参数

输出接口数 1

输出电压 2.8 V

输出电流 150 mA

跌落电压 220 mV

输入电压Max 10 V

输入电压Min 2 V

输出电流Max 0.15 A

工作温度Max 85 ℃

工作温度Min -40 ℃

精度 2 %

电源电压Max 10 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-25

外形尺寸

封装 SOT-25

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

XC6204B282MR引脚图与封装图

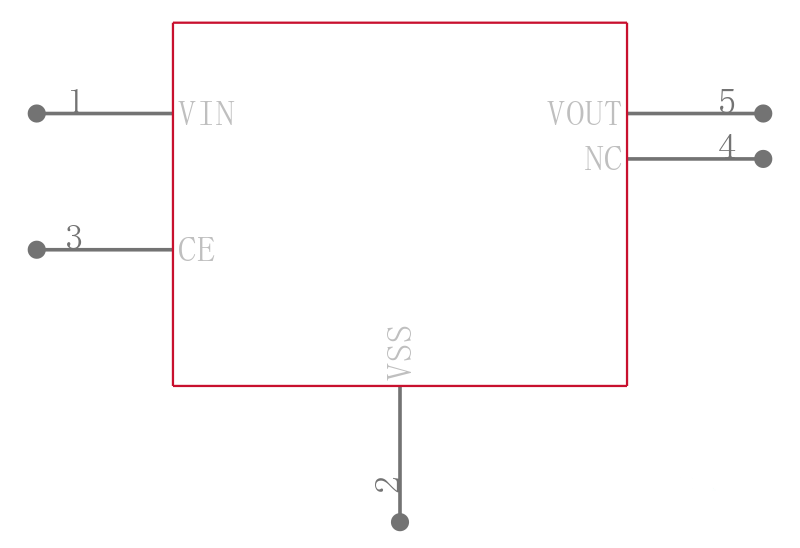

XC6204B282MR引脚图

XC6204B282MR引脚图

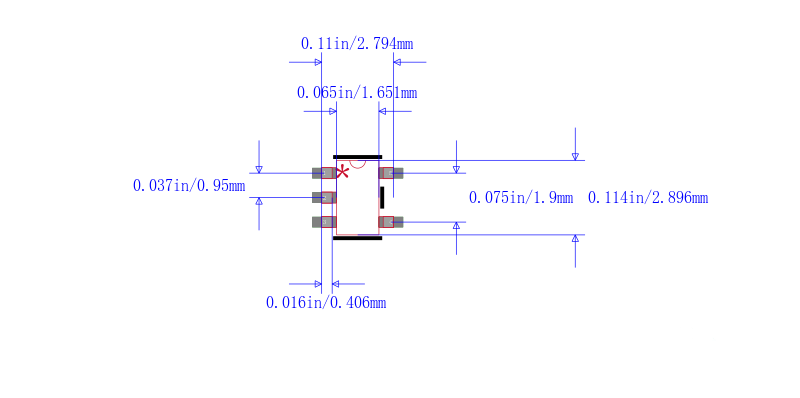

XC6204B282MR封装图

XC6204B282MR封装图

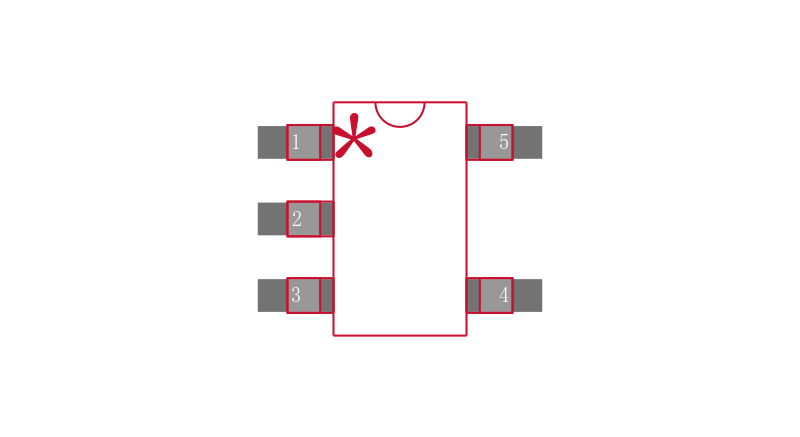

XC6204B282MR封装焊盘图

XC6204B282MR封装焊盘图
