X9258TS24-2.7

Intersil 英特矽尔电子元器件分类

4通道数字电位器 Quad Digital Controlled Potentiometers

Digital Potentiometer 100k Ohm 4 Circuit 256 Taps I²C Interface 24-SOIC

得捷:
DIGIPOT, 4 FUNC, 256 PSTN

艾睿:
Digital Potentiometer 100kOhm 256POS Non-Volatile Linear 24-Pin SOIC W

Chip1Stop:
Digital Potentiometer 256POS 100KOhm Quad 24-Pin SOIC W

X9258TS24-2.7中文资料参数规格

技术参数

容差 ±20 %

电路数 4

针脚数 256

时钟频率 400kHz max

电阻 100 kΩ

阻值偏差 ±20 %

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 2.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

封装 SOIC-24

物理参数

工作温度 0℃ ~ 70℃

温度系数 ±300 ppm/℃

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

X9258TS24-2.7引脚图与封装图

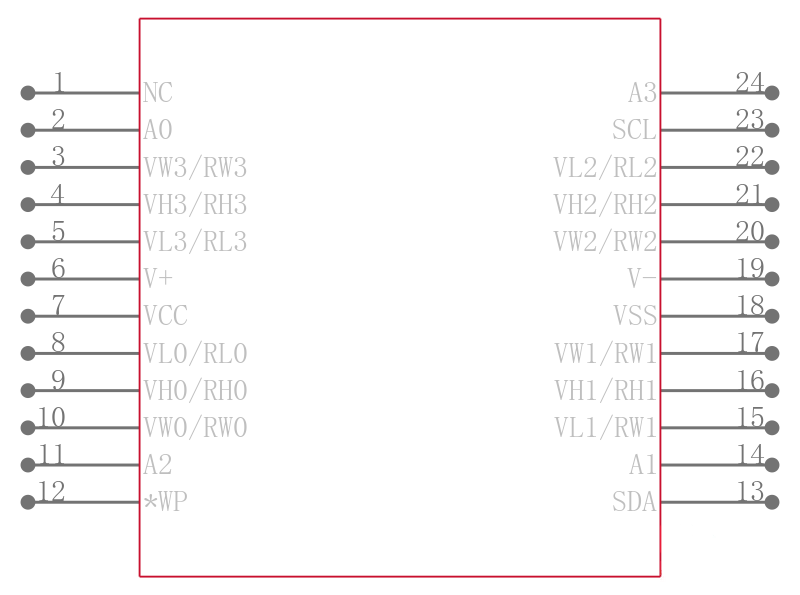

X9258TS24-2.7引脚图

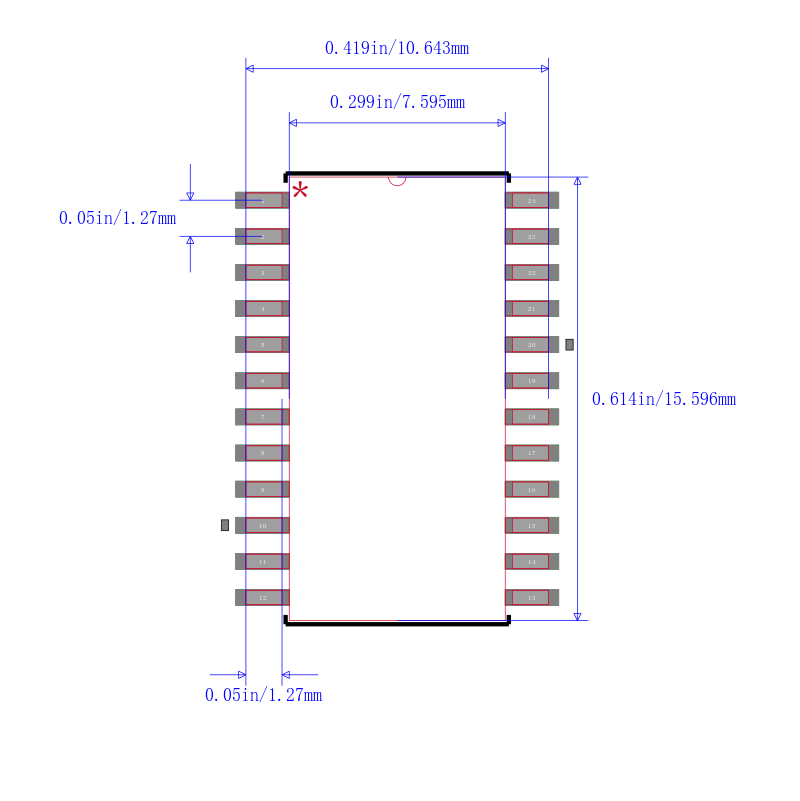

X9258TS24-2.7封装图

X9258TS24-2.7封装焊盘图

在线购买X9258TS24-2.7

型号	制造商	描述	购买
X9258TS24-2.7	Intersil 英特矽尔	4通道数字电位器 Quad Digital Controlled Potentiometers	搜索库存

替代型号X9258TS24-2.7

型号/品牌/封装	代替类型	描述	替代型号对比
型号： X9258TS24-2.7 品牌： Intersil 英特矽尔封装： SOIC 100kΩ ±20% 24Pin 300ppm/°C	当前型号	4通道数字电位器 Quad Digital Controlled Potentiometers	当前型号
型号： X9258TS24Z-2.7 品牌：英特矽尔封装： SOIC-Wide-24	完全替代	4通道数字电位器 Quad Digital Controlled Potentiometers	X9258TS24-2.7和X9258TS24Z-2.7的区别
型号： X9259TS24Z-2.7 品牌：英特矽尔封装： SOIC 100kΩ ±20% 24Pin 300ppm/°C	完全替代	单电源/低功耗/ 256点击/ 2 - Wire总线 Single Supply/Low Power/256-Tap/2-Wire bus	X9258TS24-2.7和X9259TS24Z-2.7的区别
型号： X9259TS24IZ-2.7 品牌：英特矽尔封装： SOIC 24Pin	功能相似	单电源/低功耗/ 256点击/ 2 - Wire总线 Single Supply/Low Power/256-Tap/2-Wire bus	X9258TS24-2.7和X9259TS24IZ-2.7的区别
