XR16C2850CM-F

XR16C2850CM-F

数据手册.pdf
Exar Corporation 艾科嘉 主动器件

UART,EXARExar 提供多种 UART (通用异步接收器发送器),带有各种先进先出 FIFO 深度,同时支持常用中央处理器 CPU 总线接口,例如 8 位 VLIO。### UART 和 USART小型通用异步接收器/发送器 UART 和通用异步接收器/发送器 USART 通常按照通信标准(例如 EIA)用于 RS-232、RS-422 或 RS-485。 它采用数据字节并以连续的方式传输或接收的单独的位。 调制解调器(调制器/解调器),调制模拟载体信号以编码数字信息并解调信号以解码传输的信息,包括 UART 功能,用于通过电话线传输。

通用异步接收器/发送器 UART,EXAR

Exar 提供多种 UART (通用异步接收器发送器),带有各种先进先出 FIFO 深度,同时支持常用中央处理器 CPU 总线接口,例如 8 位 VLIO。

小型通用异步接收器/发送器 UART 和通用异步接收器/发送器 USART 通常按照通信标准(例如 EIA)用于 RS-232、RS-422 或 RS-485。 它采用数据字节并以连续的方式传输或接收的单独的位。 调制解调器(调制器/解调器),调制模拟载体信号以编码数字信息并解调信号以解码传输的信息,包括 UART 功能,用于通过电话线传输。


欧时:
### 通用异步接收器/发送器 UART,EXARExar 提供多种 UART (通用异步接收器发送器),带有各种先进先出 FIFO 深度,同时支持常用中央处理器 CPU 总线接口,例如 8 位 VLIO。### UART 和 USART小型通用异步接收器/发送器 UART 和通用异步接收器/发送器 USART 通常按照通信标准(例如 EIA)用于 RS-232、RS-422 或 RS-485。 它采用数据字节并以连续的方式传输或接收的单独的位。 调制解调器(调制器/解调器),调制模拟载体信号以编码数字信息并解调信号以解码传输的信息,包括 UART 功能,用于通过电话线传输。


艾睿:
UART 2-CH 128Byte FIFO 3.3V/5V 48-Pin TQFP


Allied Electronics:
UART Dual 128-Byte FIFO RS-485 TQFP48


富昌:
XR16C2850 系列 6.25 Mbps 5.5 V 双 UART 带128-字节 FIFO - TQFP-48


Verical:
UART 2-CH 128byte FIFO 3.3V/5V 48-Pin TQFP


Newark:
# EXAR  XR16C2850CM-F  UART Interface, 2 Channel, 6.25 Mbps, 2.97 V, 5.5 V, TQFP, 48 Pins


DeviceMart:
IC UART FIFO 128B DUAL 48TQFP


XR16C2850CM-F中文资料参数规格
技术参数

电源电压DC 2.97V min

供电电流 3 mA

通道数 2

耗散功率 500 mW

数据速率 6.25 Mbps

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 500 mW

电源电压 2.97V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.97 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 TQFP-48

外形尺寸

长度 7.1 mm

宽度 7.1 mm

高度 1.05 mm

封装 TQFP-48

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

XR16C2850CM-F引脚图与封装图

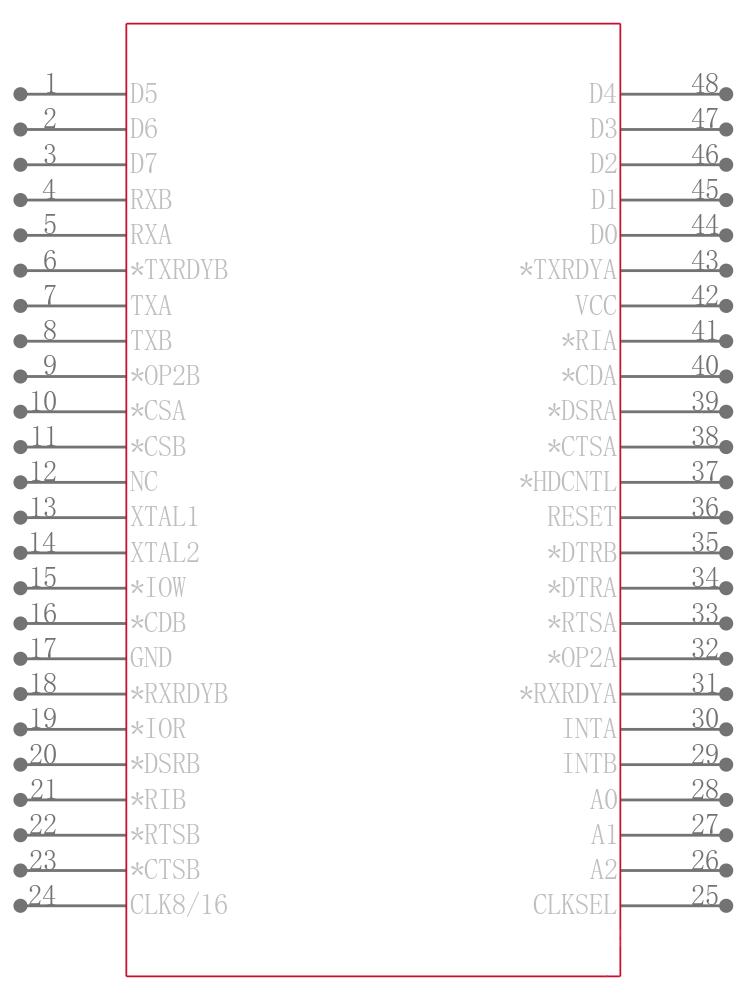

XR16C2850CM-F引脚图

XR16C2850CM-F引脚图

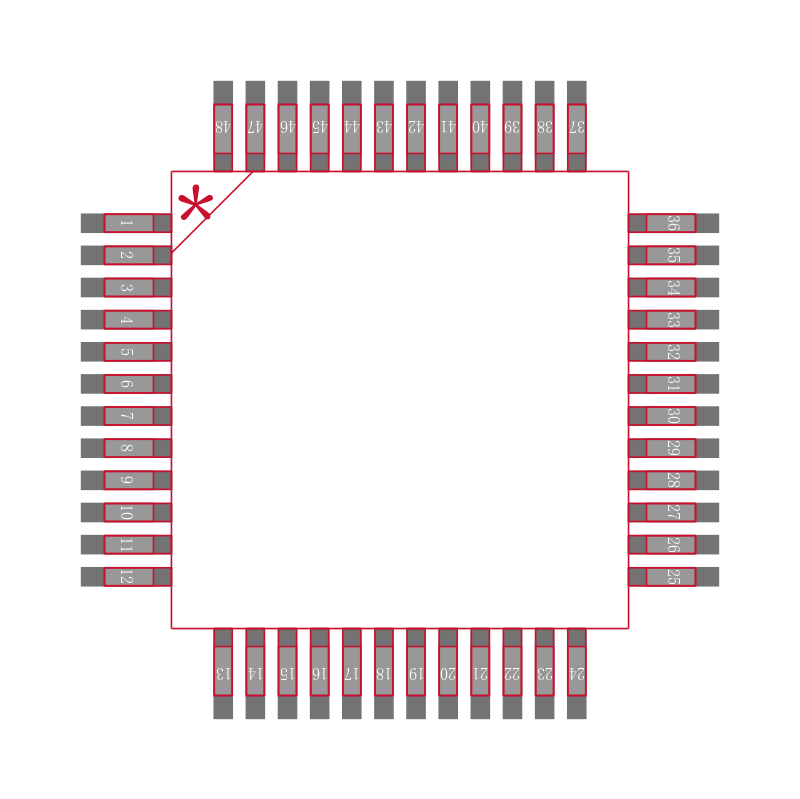

XR16C2850CM-F封装图

XR16C2850CM-F封装图

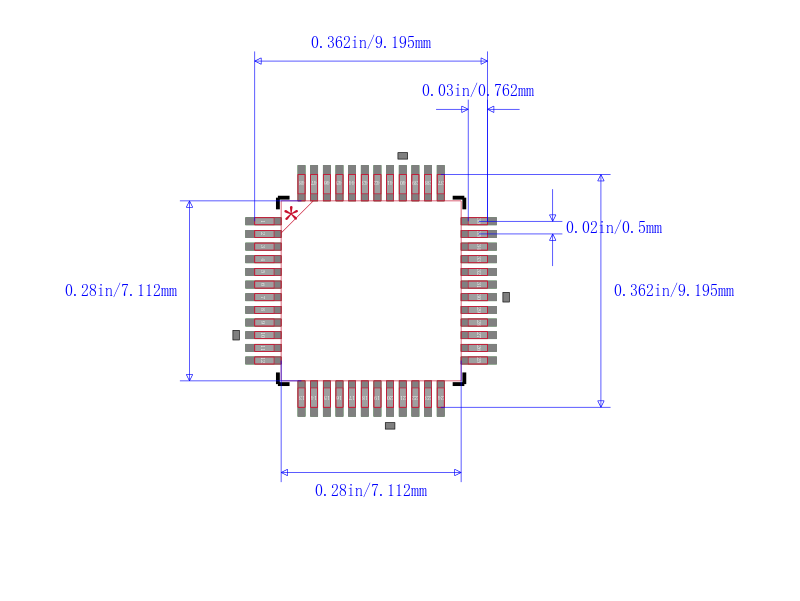

XR16C2850CM-F封装焊盘图

XR16C2850CM-F封装焊盘图

在线购买XR16C2850CM-F
型号 制造商 描述 购买
XR16C2850CM-F Exar Corporation 艾科嘉 UART,EXAR Exar 提供多种 UART (通用异步接收器发送器),带有各种先进先出 FIFO 深度,同时支持常用中央处理器 CPU 总线接口,例如 8 位 VLIO。 ### UART 和 USART 小型通用异步接收器/发送器 UART 和通用异步接收器/发送器 USART 通常按照通信标准(例如 EIA)用于 RS-232、RS-422 或 RS-485。 它采用数据字节并以连续的方式传输或接收的单独的位。 调制解调器(调制器/解调器),调制模拟载体信号以编码数字信息并解调信号以解码传输的信息,包括 UART 功能,用于通过电话线传输。 搜索库存
替代型号XR16C2850CM-F
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: XR16C2850CM-F

品牌: Exar Corporation 艾科嘉

封装:

当前型号

UART,EXARExar 提供多种 UART (通用异步接收器发送器),带有各种先进先出 FIFO 深度,同时支持常用中央处理器 CPU 总线接口,例如 8 位 VLIO。### UART 和 USART小型通用异步接收器/发送器 UART 和通用异步接收器/发送器 USART 通常按照通信标准(例如 EIA)用于 RS-232、RS-422 或 RS-485。 它采用数据字节并以连续的方式传输或接收的单独的位。 调制解调器(调制器/解调器),调制模拟载体信号以编码数字信息并解调信号以解码传输的信息,包括 UART 功能,用于通过电话线传输。

当前型号

型号: XR16C850CM-F

品牌: 迈凌

封装:

功能相似

UART 1-CH 128byte FIFO 3.3V/5V 48-Pin TQFP

XR16C2850CM-F和XR16C850CM-F的区别
