XF3M1-0915-1B

Omron 欧姆龙电子元器件分类

Conn FFC/FPC Connector F 9POS 1mm Solder RA SMD T/R

9 位置 FFC，FPC 触头，上和下 0.039"（1.00mm）表面贴装，直角

得捷:
CONN FFC FPC 9POS 1.00MM R/A

Verical:
Conn FFC/FPC Connector F 9 POS 1mm Solder RA SMD T/R

MASTER:
Conn FFC/FPC Connector F 9 POS 1mm Solder RA SMD T/R

Online Components:
Conn FFC/FPC Connector F 9 POS 1mm Solder RA SMD T/R

Electro Sonic:
Conn FFC/FPC Connector F 9 POS 1mm Solder RA SMD T/R

XF3M1-0915-1B中文资料参数规格

技术参数

触点数 9

额定电流 0.5 A

绝缘电阻 100 MΩ

针脚数 9

拔插次数 20

额定电流Max 0.5 A

额定电压 50 V

接触电阻Max 50 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

高度 2 mm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

XF3M1-0915-1B引脚图与封装图

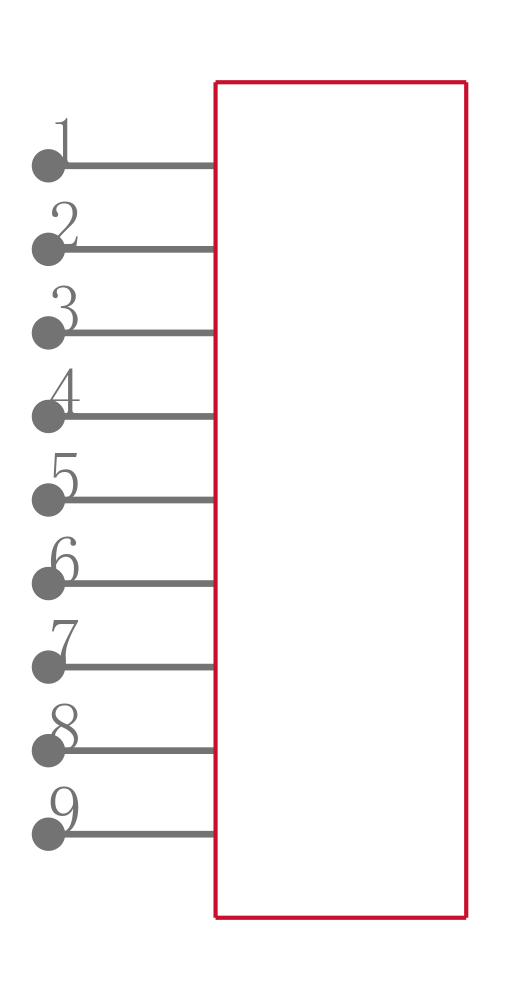

XF3M1-0915-1B引脚图

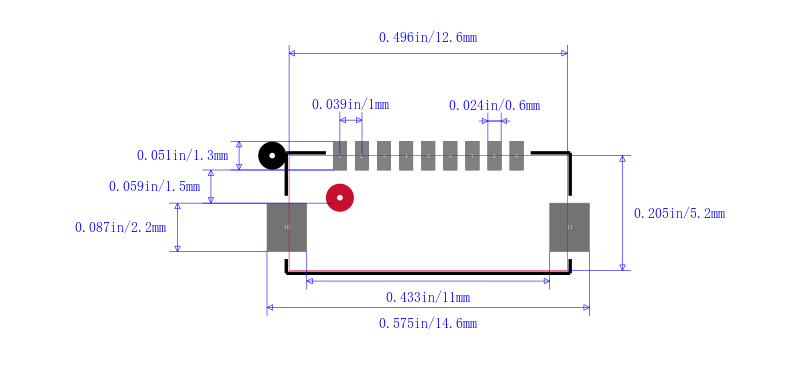

XF3M1-0915-1B封装图

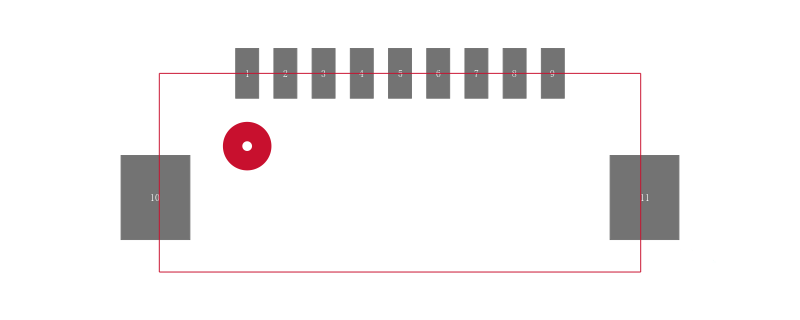

XF3M1-0915-1B封装焊盘图
