XF2U-0415-3A

XF2U-0415-3A

数据手册.pdf
Omron(欧姆龙) 电子元器件分类

OMRON ELECTRONIC COMPONENTS  XF2U-0415-3A  连接器, FFC/ FPC板, XF2U系列, 4 触点, 插座, 0.5 mm, 表面安装　, 顶部、底部

The is a 4-way 2-row 0.5mm pitch Dual contact Rotary Backlock Connector with gold-plated copper alloy contacts, LCP resin housing and LCP resin slider. This connector is ultra-slim with 3.5mm depth featuring rotary backlock mechanism with 3.5mm depth and 0.9mm low profile. Wide moulding wall on the rear bottom of the connector allows greater freedom in board design.

.
Dual contact reduces number of parts
.
0.5A AC/DC Current rating
.
50VAC/DC Voltage rating
.
60mR Contact resistance
.
100MR Insulation resistance
.
-30 to +85°C Temperature range
XF2U-0415-3A中文资料参数规格
技术参数

触点数 4

极性 Female

触点电镀 Gold

额定电压AC 50.0 V

额定电流 0.5 A

绝缘电阻 100 MΩ

排数 2

针脚数 4

接触电阻 60.0 mΩ

拔插次数 20

额定电流Max 0.5 A

工作温度Max 85 ℃

工作温度Min -30 ℃

额定电压 50 V

接触电阻Max 60 mΩ

封装参数

安装方式 Surface Mount

封装 SMD

引脚间距 500 µm

外形尺寸

长度 4 mm

高度 1.4 mm

封装 SMD

引脚间距 500 µm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536694040

XF2U-0415-3A引脚图与封装图
XF2U-0415-3A引脚图

XF2U-0415-3A引脚图

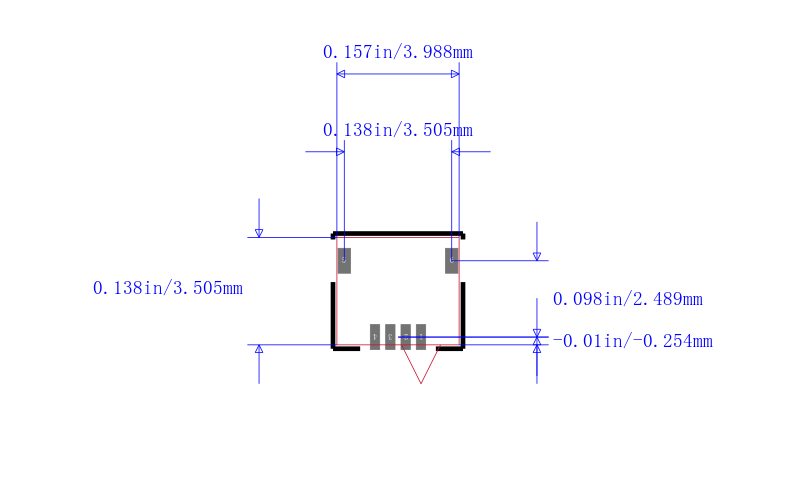

XF2U-0415-3A封装图

XF2U-0415-3A封装图

XF2U-0415-3A封装焊盘图

XF2U-0415-3A封装焊盘图

在线购买XF2U-0415-3A
型号 制造商 描述 购买
XF2U-0415-3A Omron 欧姆龙 OMRON ELECTRONIC COMPONENTS  XF2U-0415-3A  连接器, FFC/ FPC板, XF2U系列, 4 触点, 插座, 0.5 mm, 表面安装　, 顶部、底部 搜索库存
替代型号XF2U-0415-3A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： XF2U-0415-3A

品牌： Omron 欧姆龙

封装：

当前型号

OMRON ELECTRONIC COMPONENTS  XF2U-0415-3A  连接器, FFC/ FPC板, XF2U系列, 4 触点, 插座, 0.5 mm, 表面安装　, 顶部、底部

当前型号

型号： FH34S-4S-0.5SH50

品牌： 广濑

封装：

功能相似

Hirose 0.5mm 表面安装 FPC/FFC ZIF 连接器，带顶部触点 - FH34S 系列FH34S 系列表面安装水平安装 FPC/FFC ZIF 连接器，具有 0.5mm 触点节距和顶部触点，可支持 FPC/FFC，具有标准厚度 0.3mm。 这些 0.5mm FPC/FFC 表面安装 ZIF 连接器具有更大的 FPC/FFC 保持力、板上高度为 1.0mm 的薄型设计以及较小的深度 2.8mm。 这些 FPC/FFC ZIF 连接器包含旋转手指操作翻盖执行器，可轻松插入和可靠连接 FPC/FFC，且无需侧面闩锁连接器，可以并排安装。 这些 FH34S 系列 0.5mm FPC/FFC ZIF 连接器的主体由米色 UL94V-0 LCP 制成，具有结实的底部表面（无触点暴露），允许 FPC/FFC 连接器安装在印刷电路板上的导电踪迹上，插入槽各边具有接入倒角，可辅助准确插入和定位 FPC/FFC。 触点为顶部安装，由磷青铜制成，镀金。### 注FH34S 系列表面安装水平安装 FPC/FFC ZIF 连接器可配合或替代 FH19SC 系列（底部触点）FPC/FFC ZIF 连接器，因为它们都具有相同的安装模式。### 0.5mm FPC/FFC - Hirose锁扣设计允许并排放置 2 个或多个连接器 防止锡点桥接

XF2U-0415-3A和FH34S-4S-0.5SH50的区别

型号： AYF530465

品牌： 松下

封装：

功能相似

PANASONIC ELECTRIC WORKS  AYF530465  连接器, FFC/FPC, 母, 4路, 1排

XF2U-0415-3A和AYF530465的区别
