V23079B1203B301

V23079B1203B301

数据手册.pdf
TE Connectivity 泰科 继电器、I/O模块

TE CONNECTIVITY / AXICOM  V23079B1203B301  信号继电器, P2/V23079系列, DPDT, 12 VDC, 2 A, 通孔安装, 闭锁双线圈

通用 继电器 DPDT（2 Form C） 通孔


立创商城:
12VDC 2A 锁存,双线圈


得捷:
RELAY GEN PURPOSE DPDT 2A 12VDC


e络盟:
信号继电器, 12 VDC, DPDT, 2 A, P2/V23079系列, 通孔安装, 闭锁双线圈


艾睿:
Signal Relay 12VDC 2A DPDT14.5x7.2x9.8mm THT Automotive Medical


Allied Electronics:
Relay; Signal; DPDT, Bifurcated; 2A; 12VDC Coil, Bistable, 2 Coils; PCB/Thru-Hole Mnt


安富利:
Electromechanical Relay DPDT 2A 12VDC 1.029KOhm Through Hole


Chip1Stop:
Electromechanical Relay 12VDC 1.029KOhm 2A DPDT 14.5mm 7.2mm 9.8mm THT Signal Relay Automotive Medical


Verical:
Signal Relay 12VDC 2A DPDT 14.5mm 7.2mm 9.8mm Through Hole Automotive Medical


MASTER:
Signal Relay 12VDC 2A DPDT14.5x7.2x9.8mm THT Automotive Medical


Online Components:
Signal Relay 12VDC 2A DPDT14.5x7.2x9.8mm THT Automotive Medical


Electro Sonic:
Signal Relay 12VDC 2A DPDT14.5x7.2x9.8mm THT Automotive Medical


V23079B1203B301中文资料参数规格
技术参数

额定电流 2 A

绝缘电阻 >1000 MΩ

输入电压DC 12.0 V

触点类型 DPDT

功耗 140 mW

触点额定电流 2.00 A

线圈电压 12 VDC

线圈电流 11.66 mA

线圈功率DC 400 mW

线圈电阻 1.029 kΩ

额定电流Max 2 A

线圈电压DC 12 V

线圈功率 140 mW

额定功率Max 60W, 62.5VA

开关电流Max 2 A

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 12 VDC

接触电阻Max <50 mΩ

封装参数

安装方式 Through Hole

封装 DIP

外形尺寸

长度 14.5 mm

宽度 7.2 mm

高度 9.8 mm

封装 DIP

物理参数

触点材质 Silver Nickel

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 车用, Automation & Process Control, 医用, Industrial, 自动化与过程控制, 电源管理, Power Management, Automotive, 消费电子产品, Consumer Electronics, Medical

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536410050

V23079B1203B301引脚图与封装图

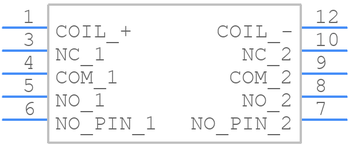

V23079B1203B301引脚图

V23079B1203B301引脚图

V23079B1203B301封装焊盘图

V23079B1203B301封装焊盘图

在线购买V23079B1203B301
型号 制造商 描述 购买
V23079B1203B301 TE Connectivity 泰科 TE CONNECTIVITY / AXICOM  V23079B1203B301  信号继电器, P2/V23079系列, DPDT, 12 VDC, 2 A, 通孔安装, 闭锁双线圈 搜索库存
替代型号V23079B1203B301
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： V23079B1203B301

品牌： TE Connectivity 泰科

封装： 12V 1.03kΩ

当前型号

TE CONNECTIVITY / AXICOM  V23079B1203B301  信号继电器, P2/V23079系列, DPDT, 12 VDC, 2 A, 通孔安装, 闭锁双线圈

当前型号

型号： V23079-B1203-B301

品牌： 泰科

封装： 12V 1.03kΩ

完全替代

P2 V23079 系列TE Connectivity 的 P2 V23079 系列标准通信继电器具有高灵敏度，可产生低能耗。 超薄和薄型 P2 V23079 系列信号继电器非常适合在优先节省空间的应用中使用。### 特点和优势：• 2 极极化电信和信号继电器 • 双叉触点，镀金 • 可浸泡清洗，RTIII，IP67 • V-0 易燃性等级 • 500V 直流时，绝缘电阻 >10⁹Ω • 浪涌能力符合 Telcordia TR-NWT-001089 2/10 μs 和 IEC 60950 10/700 μs，开放触点之间为 2000V，线圈和触点之间为 2500V ### 应用：• 通信设备（响音和测试存取，PABX 和 VOIP） • 消耗型电子产品（机顶盒和高保真） • 办公设备 • 控制设备 • 医疗设备 • 汽车设备 ### 认可UL ### TE Connectivity

V23079B1203B301和V23079-B1203-B301的区别

型号： V23079C1103B301

品牌： 泰科

封装： 12V 2.06kohms

类似代替

TE CONNECTIVITY  V23079C1103B301  信号继电器, P2/V23079系列, DPDT, 12 VDC, 2 A, 通孔安装, 锁定式单线圈

V23079B1203B301和V23079C1103B301的区别

型号： G6AK-274P-ST-US-DC12

品牌： 欧姆龙

封装： 12V 800Ω 15mA

功能相似

OMRON ELECTRONIC COMPONENTS  G6AK-274P-ST-US-DC12  信号继电器, G6A系列, DPDT, 12 VDC, 2 A, 通孔安装, 闭锁双线圈

V23079B1203B301和G6AK-274P-ST-US-DC12的区别
