V23134A1053C643
数据手册.pdfTE Connectivity(泰科)
继电器、I/O模块
V23134A1053C643中文资料参数规格
技术参数
额定电流 40 A
触点类型 SPDT
功耗 1.60 W
线圈电压 24 VDC
线圈电流 72.29 mA
线圈电压AC 0.00 V
线圈电阻 324 Ω
线圈电压DC 24 V
额定电压 24 VDC
封装参数
安装方式 Plug In
引脚数 5
外形尺寸
长度 26.2 mm
宽度 25.9 mm
高度 26.2 mm
物理参数
触点材质 Silver
重量 35.0 g
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Bulk
制造应用 工业, 车用, Automation & Process Control, Industrial, 自动化与过程控制, 电源管理, Power Management, Automotive, 消费电子产品, Consumer Electronics
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8536490080
V23134A1053C643引脚图与封装图
V23134A1053C643引脚图
V23134A1053C643封装图

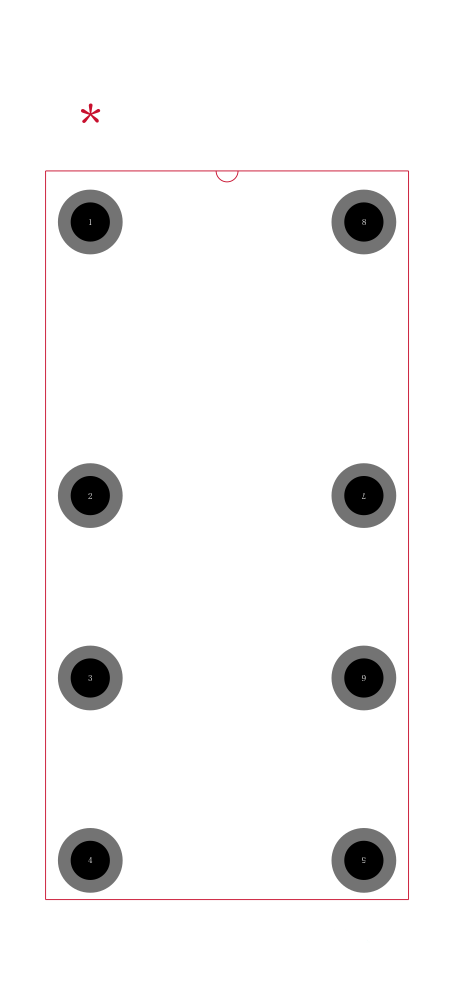

V23134A1053C643封装焊盘图
