VLF4014ST-2R2M1R9

TDK(东电化) 被动器件

VLF 系列 2.2 uH ±20 % 1.9 A 72 mOhm 表面贴装屏蔽线绕电感

固定器

得捷:
FIXED IND 2.2UH 1.9A 72 MOHM SMD

贸泽:
Fixed Inductors 2.2uH 0.072ohms 2.0A

艾睿:
Inductor Power Shielded Wirewound 2.2uH 20% 1MHz Ferrite 1.9A 72mOhm DCR T/R

富昌:
VLF 系列 2.2 uH ±20 % 1.9 A 72 mOhm 表面贴装屏蔽线绕电感

Chip1Stop:
Ind Power Shielded Wirewound 2.2uH 20% 1MHz 1.9A T/R

Win Source:
2.2μH Shielded Wirewound Inductor 1.9A 72 mOhm Max Nonstandard

VLF4014ST-2R2M1R9中文资料参数规格

技术参数

额定电流 1.9 A

容差 ±20 %

电感 2.2 µH

产品系列 VLF-M-CA

电感公差 ±20 %

测试频率 1 MHz

电阻DC） ≤72 mΩ

工作温度Max 105 ℃

工作温度Min 40 ℃

电阻DC Max 72 mΩ

封装参数

安装方式 Surface Mount

封装 Nonstandard

外形尺寸

长度 3.6 mm

宽度 3.8 mm

高度 1.4 mm

封装 Nonstandard

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

VLF4014ST-2R2M1R9引脚图与封装图

VLF4014ST-2R2M1R9引脚图

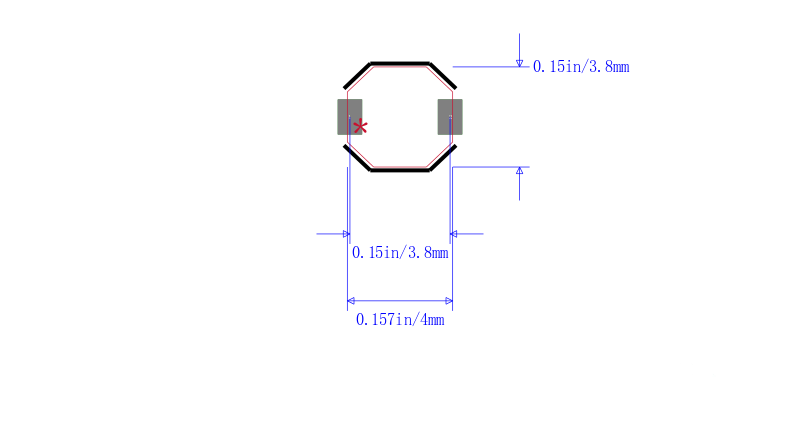

VLF4014ST-2R2M1R9封装图

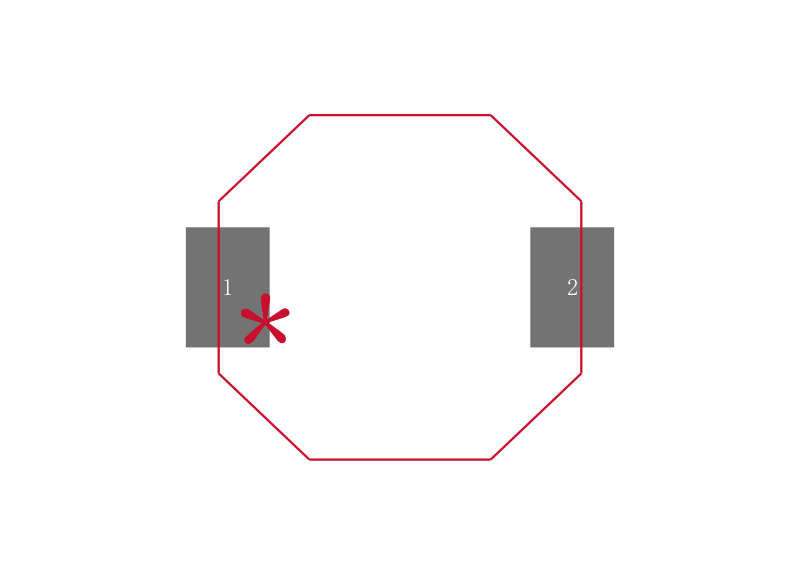

VLF4014ST-2R2M1R9封装焊盘图
