VLF10045T-1R5N9R0

TDK(东电化) 被动器件

1010 1.5uH ±30%

1.5µH Shielded Wirewound Inductor 9A 6.8mOhm Max Nonstandard

得捷:
FIXED IND 1.5UH 9A 6.8 MOHM SMD

艾睿:
Inductor Power Shielded Wirewound 1.5uH 30% 100KHz Ferrite 9A 6.8mOhm DCR T/R

安富利:
Ind Power Shielded Wirewound 1.5uH 30% 100KHz 9A T/R

VLF10045T-1R5N9R0中文资料参数规格

技术参数

额定电流 9 A

容差 ±30 %

电感 1.5 µH

产品系列 VLF-M-CA

电感公差 ±30 %

测试频率 100 kHz

电阻DC） ≤6.8 mΩ

工作温度Max 105 ℃

工作温度Min -40 ℃

电阻DC Max 0.0068 Ω

封装参数

安装方式 Surface Mount

封装 Non Standard

外形尺寸

高度 4.5 mm

封装 Non Standard

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

最小包装 500

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

VLF10045T-1R5N9R0引脚图与封装图

VLF10045T-1R5N9R0引脚图

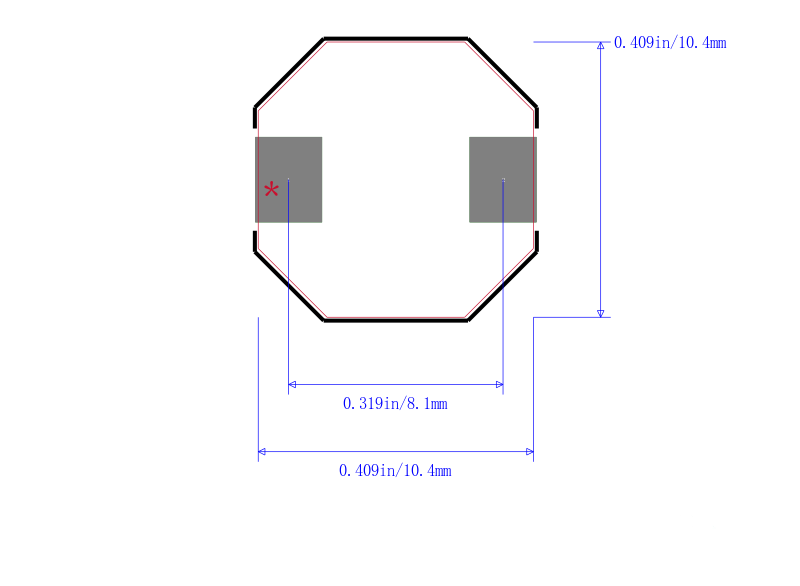

VLF10045T-1R5N9R0封装图

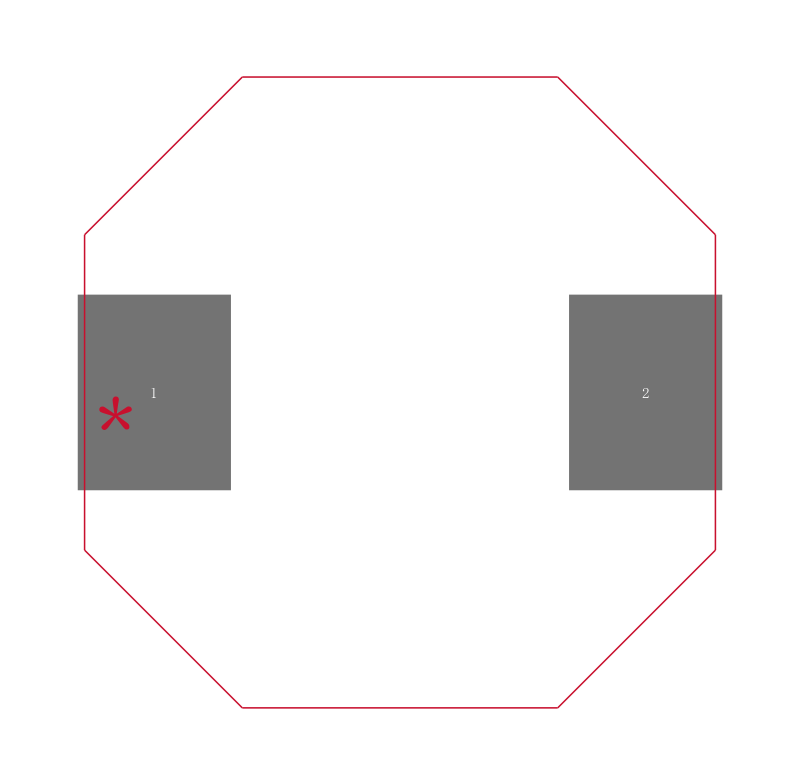

VLF10045T-1R5N9R0封装焊盘图
