V24C12T100BL
数据手册.pdf
Vicor
主动器件
V24C12T100BL中文资料参数规格
技术参数
额定功率 100 W
输出接口数 1
输出电压 12 V
输出电流 8.33 A
输出功率 100 W
隔离电压 3 kV
输入电压Max 36 V
输入电压Min 18 V
输出电流Max 8.33 A
额定功率Max 100 W
工作温度Max 100 ℃
工作温度Min -40 ℃
输入电压 18V ~ 36V
封装参数
安装方式 Through Hole
引脚数 7
封装 Quarter-Brick
外形尺寸
长度 57.9 mm
宽度 36.8 mm
高度 12.7 mm
封装 Quarter-Brick
物理参数
工作温度 -40℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Bulk
制造应用 ITE（商业）
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
V24C12T100BL引脚图与封装图

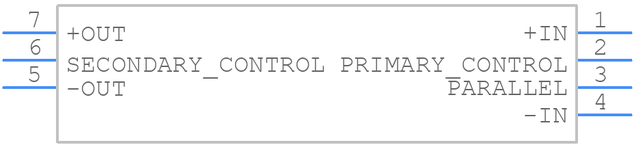

V24C12T100BL引脚图
V24C12T100BL封装焊盘图
在线购买V24C12T100BL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| V24C12T100BL | Vicor | Module DC-DC 24Vin 1Out 12V 8.33A 100W 7Pin Quarter-Brick | 搜索库存 |
替代型号V24C12T100BL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： V24C12T100BL 品牌： Vicor 封装： Quarter | 当前型号 | Module DC-DC 24Vin 1Out 12V 8.33A 100W 7Pin Quarter-Brick | 当前型号 |
| 型号： V24C12T100BG 品牌： Vicor 封装： Quarter | 完全替代 | 隔离式DC/DC转换器 Micro Family-Vin-24, Vout-12, Power-100 | V24C12T100BL和V24C12T100BG的区别 |
| 型号： V24C12T100BN 品牌： Vicor 封装： Quarter | 完全替代 | V24C Series 100W Single Output 12V Mini Family DC-DC Converter | V24C12T100BL和V24C12T100BN的区别 |
