VLF10040T-1R0N9R7

TDK(东电化) 被动器件

1010 1uH ±30%

1µH Shielded Wirewound Inductor 9.7A 5.2mOhm Max Nonstandard

得捷:
FIXED IND 1UH 9.7A 5.2 MOHM SMD

艾睿:
Inductor Power Shielded Wirewound 1uH 30% 100KHz Ferrite 9.7A 5.2mOhm DCR T/R

安富利:
Ind Power Shielded Wirewound 1uH 30% 100KHz 9.7A T/R

Win Source:
SMD InductorsCoils For Power LineWound, Magnetic Shielded | FIXED IND 1UH 9.7A 5.2 MOHM SMD

VLF10040T-1R0N9R7中文资料参数规格

技术参数

额定电流 9.7 A

容差 ±30 %

电感 1 µH

产品系列 VLF-M-CA

电感公差 ±30 %

测试频率 100 kHz

电阻DC） ≤5.2 mΩ

工作温度Max 105 ℃

工作温度Min -40 ℃

电阻DC Max 0.0052 Ω

封装参数

安装方式 Surface Mount

封装 Nonstandard

外形尺寸

长度 9.7 mm

宽度 10 mm

高度 4 mm

封装 Nonstandard

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

最小包装 500

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

VLF10040T-1R0N9R7引脚图与封装图

VLF10040T-1R0N9R7引脚图

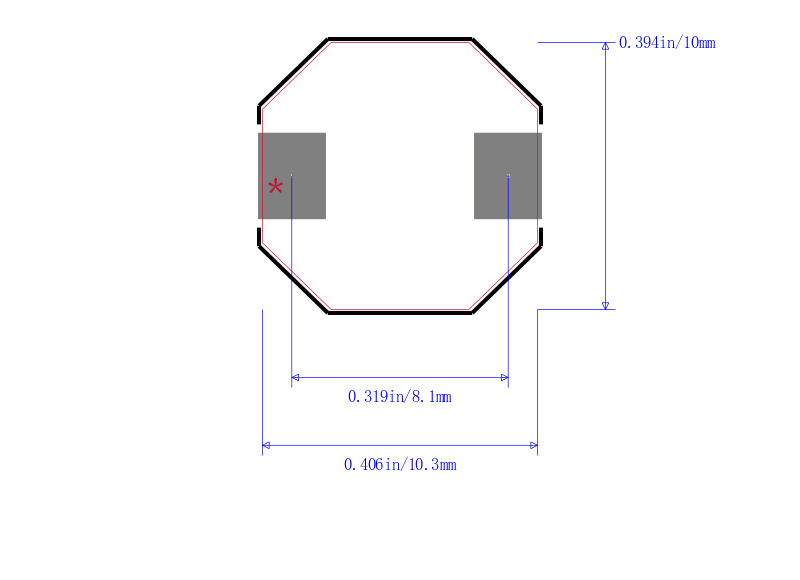

VLF10040T-1R0N9R7封装图

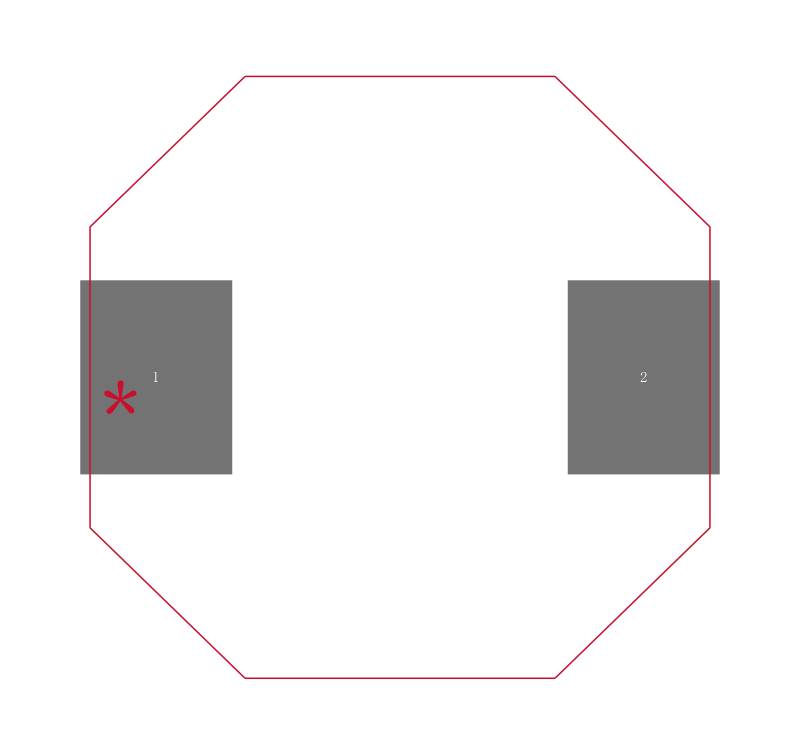

VLF10040T-1R0N9R7封装焊盘图
