VS-26MB20A

VS-26MB20A

数据手册.pdf

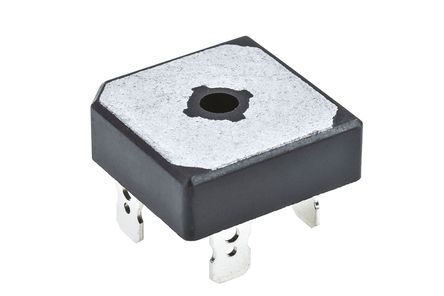

VISHAY  VS-26MB20A  整流桥

A range of extremely compact, encapsulated single-phase bridge rectifiers offering efficient and reliable operation. They are intended for use in

general-purpose and instrumentation applications.

**Features:**

* Universal, 3-Way Terminals: Push-on, Wrap Around or Solder

* High Thermal Conductivity Package, Electrically Insulated Case

* Center Hole Fixing

* Excellent Power/Volume Ratio

* UL E300359 Approved

* Nickel Plated Terminals Solderable Using Lead-Free solder; Solder Alloy Sn/Ag/Cu SAC305; Solder Temperature 260-275°C°

* RoHS Compliant

VS-26MB20A中文资料参数规格
技术参数

针脚数 4

正向电压 1.25 V

耗散功率 0.35 W

热阻 1.7K/W RθJC

正向电流 25 A

最大正向浪涌电流（Ifsm） 420 A

正向电压Max 1.11 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温Max 150 ℃

封装参数

安装方式 Through Hole

引脚数 4

封装 D-34

外形尺寸

长度 28.5 mm

宽度 28.5 mm

高度 9.8 mm

封装 D-34

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Power Management, Consumer Electronics, Industrial, Sensing & Instrumentation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

VS-26MB20A引脚图与封装图
暂无图片
在线购买VS-26MB20A
型号 制造商 描述 购买
VS-26MB20A Vishay Semiconductor 威世 VISHAY  VS-26MB20A  整流桥 搜索库存
替代型号VS-26MB20A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： VS-26MB20A

品牌： Vishay Semiconductor 威世

封装： 4Pin

当前型号

VISHAY  VS-26MB20A  整流桥

当前型号

型号： GBPC2502-E4/51

品牌： 威世

封装： 4Pin

功能相似

VISHAY  GBPC2502-E4/51  二极管 桥式整流, 单相, 200 V, 25 A, 模块, 1.1 V, 4 引脚

VS-26MB20A和GBPC2502-E4/51的区别

型号： GBPC2502

品牌： 飞兆/仙童

封装： 200V 25A 4Pin

功能相似

FAIRCHILD SEMICONDUCTOR  GBPC2502  二极管 桥式整流, 单相, 200 V, 25 A, 模块, 1.1 V, 4 引脚

VS-26MB20A和GBPC2502的区别

型号： VS-GBPC2502A

品牌： 威世

封装： 25A 4Pin

功能相似

VISHAY  VS-GBPC2502A  二极管 桥式整流, 单相, 200 V, 25 A, 模块, 1.1 V, 4 引脚 新

VS-26MB20A和VS-GBPC2502A的区别
