VS-GBPC2510A

VS-GBPC2510A

数据手册.pdf

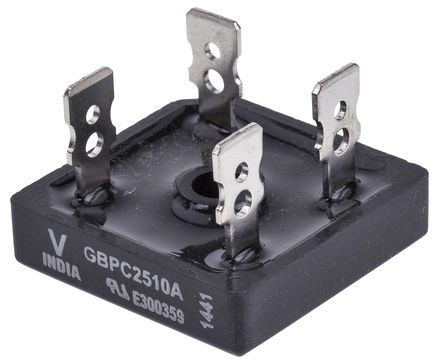

VISHAY  VS-GBPC2510A  二极管 桥式整流, 单相, 1 kV, 25 A, 模块, 1.1 V, 4 引脚

The is a 4-pin single-phase compact Power Bridge Rectifier Diode offers efficient and reliable operation. The device is intended for use in general purpose applications. It has nickel-plated standard fast-on terminals solderable using lead Pb-free solder at temperature 260 to 275°C with Sn/Ag/Cu SAC305 alloy solder.

.
High thermal conductivity package, electrically insulated case
.
Positive polarity symbol moulded on the plastic case
.
Centre hole fixing
.
Glass passivated diode chips
.
Excellent power/volume ratio
.
-55 to 150°C Operating junction temperature range
VS-GBPC2510A中文资料参数规格
技术参数

针脚数 4

隔离电压 2.70 kV

正向电流 25 A

最大正向浪涌电流（Ifsm） 420 A

正向电压Max 1.1 V

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 4

封装 GBPC-A

外形尺寸

长度 28.6 mm

宽度 28.6 mm

高度 7.7 mm

封装 GBPC-A

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Each

制造应用 Power Management, Consumer Electronics, Industrial, Sensing & Instrumentation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

VS-GBPC2510A引脚图与封装图
暂无图片
在线购买VS-GBPC2510A
型号 制造商 描述 购买
VS-GBPC2510A Vishay Semiconductor 威世 VISHAY  VS-GBPC2510A  二极管 桥式整流, 单相, 1 kV, 25 A, 模块, 1.1 V, 4 引脚 搜索库存
替代型号VS-GBPC2510A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： VS-GBPC2510A

品牌： Vishay Semiconductor 威世

封装： 4Pin

当前型号

VISHAY  VS-GBPC2510A  二极管 桥式整流, 单相, 1 kV, 25 A, 模块, 1.1 V, 4 引脚

当前型号

型号： GBPC2510

品牌： 飞兆/仙童

封装： Module 1kV 25A 4Pin

功能相似

FAIRCHILD SEMICONDUCTOR  GBPC2510 .  桥式整流器, 单相, 25A, 1KV, 快接式

VS-GBPC2510A和GBPC2510的区别

型号： MCCM25010-RH

品牌： Multicomp

封装： Module 4Pin

功能相似

MULTICOMP  MCCM25010-RH  桥式整流器, 单相, 25A, 1KV, 快接式

VS-GBPC2510A和MCCM25010-RH的区别
