VSB2045-M3/54

VSB2045-M3/54

数据手册.pdf

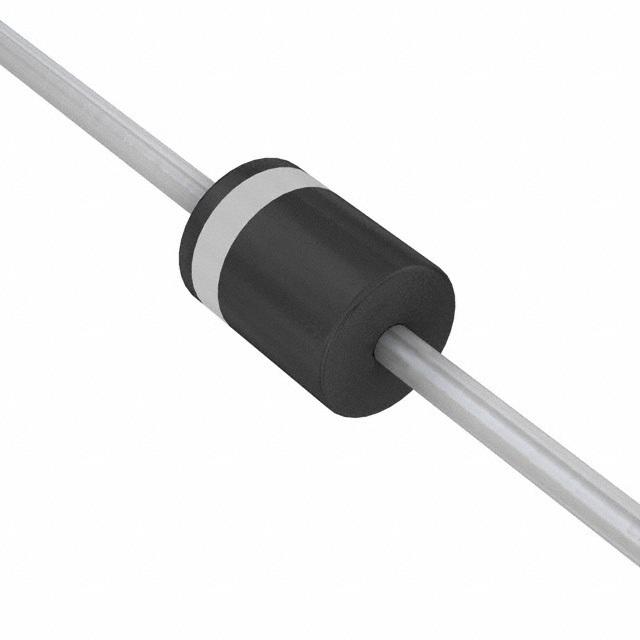

VISHAY  VSB2045-M3/54  肖特基整流器, 单, 45 V, 20 A, P600, 2 引脚, 580 mV

The is a photovoltaic solar cell protection Schottky Rectifier with solderable matte tin-plated terminals. It is suitable for use in solar cell junction box as a bypass diode for protection, using DC forward current without reverse bias.

.
Colour band denotes cathode end
.
Trench MOS Schottky technology
.
Low forward-voltage drop, low power losses
.
High efficiency operation
.
High forward surge capability
VSB2045-M3/54中文资料参数规格
技术参数

针脚数 2

正向电压 580mV @20A

正向电流 20 A

最大正向浪涌电流（Ifsm） 250 A

正向电压Max 580 mV

工作温度Max 150 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 P600

外形尺寸

封装 P600

物理参数

工作温度 -40℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Power Management, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

海关信息

ECCN代码 EAR99

VSB2045-M3/54引脚图与封装图
暂无图片
在线购买VSB2045-M3/54
型号 制造商 描述 购买
VSB2045-M3/54 Vishay Semiconductor 威世 VISHAY  VSB2045-M3/54  肖特基整流器, 单, 45 V, 20 A, P600, 2 引脚, 580 mV 搜索库存
替代型号VSB2045-M3/54
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： VSB2045-M3/54

品牌： Vishay Semiconductor 威世

封装： P600

当前型号

VISHAY  VSB2045-M3/54  肖特基整流器, 单, 45 V, 20 A, P600, 2 引脚, 580 mV

当前型号

型号： VSB2045-M3/73

品牌： 威世

封装： CASE

完全替代

TMBS - Trench MOS 势垒肖特基整流器，高达 20A，Vishay SemiconductorVishay 的 Trench MOS 势垒肖特基 TMBS 整流器系列包含专利 Trench 结构。 与平面肖特基整流器相比，TMBS 整流器可提供多个优势。 工作电压为 45V 及更高时平面肖特基整流器就失去了其快速转换速度的优势，且低正向压降到极度程度。 专利型 TMBS 结构通过少量缩减向漂移区域的载体注入来解决这些问题，从而最大程度减少积累电荷并提高转换速度。### 特点专利 Trench 结构 提高交流/直流开关模式电源和直流/直流转换器的效率 高功率密度和低正向电压 ### 肖特基整流器，Vishay Semiconductor

VSB2045-M3/54和VSB2045-M3/73的区别
