V23079C1103B301
数据手册.pdf
TE Connectivity
泰科
继电器、I/O模块
V23079C1103B301中文资料参数规格
技术参数
触点电镀 Gold
额定电流 2 A
绝缘电阻 >1000 MΩ
输入电压DC 12.0 V
触点类型 DPDT
功耗 70 mW
触点额定电流 2 A
线圈电压 12 VDC
线圈电流 5.83 mA
线圈功率DC 70.0 mW
线圈电阻 2.057 kΩ
额定电流Max 2 A
线圈电压DC 12 V
线圈功率 70 mW
额定功率Max 60W, 62.5VA
开关电流Max 2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 12 VDC
接触电阻Max <50 mΩ
封装参数
安装方式 Through Hole
封装 DIP
外形尺寸
长度 14.5 mm
宽度 9.8 mm
高度 9.8 mm
封装 DIP
物理参数
触点材质 Silver Nickel
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 Automotive, Test & Measurement, Medical, Consumer Electronics, Communications & Networking,
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8536410050
V23079C1103B301引脚图与封装图

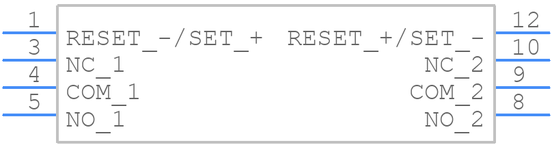

V23079C1103B301引脚图

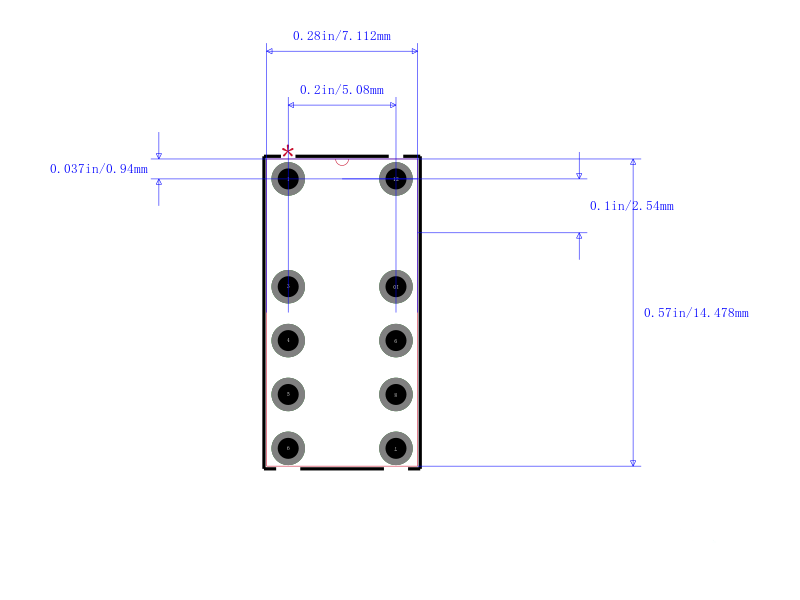

V23079C1103B301封装图
V23079C1103B301封装焊盘图
