VNH3SP30TR-E中文资料参数规格
技术参数
电源电压DC 5.50V min
输出接口数 2
输出电流 30 A
针脚数 30
开关频率 10 kHz
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压 5.5V ~ 36V
电源电压Max 36 V
电源电压Min 5.5 V
封装参数
安装方式 Surface Mount
引脚数 30
封装 SOIC-30
外形尺寸
长度 17.2 mm
宽度 16 mm
高度 2.25 mm
封装 SOIC-30
物理参数
工作温度 -40℃ ~ 150℃ TJ
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
制造应用 电机驱动与控制, 汽车级, -, Motor Drive & Control
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
VNH3SP30TR-E引脚图与封装图
VNH3SP30TR-E引脚图
VNH3SP30TR-E封装图
VNH3SP30TR-E电路图

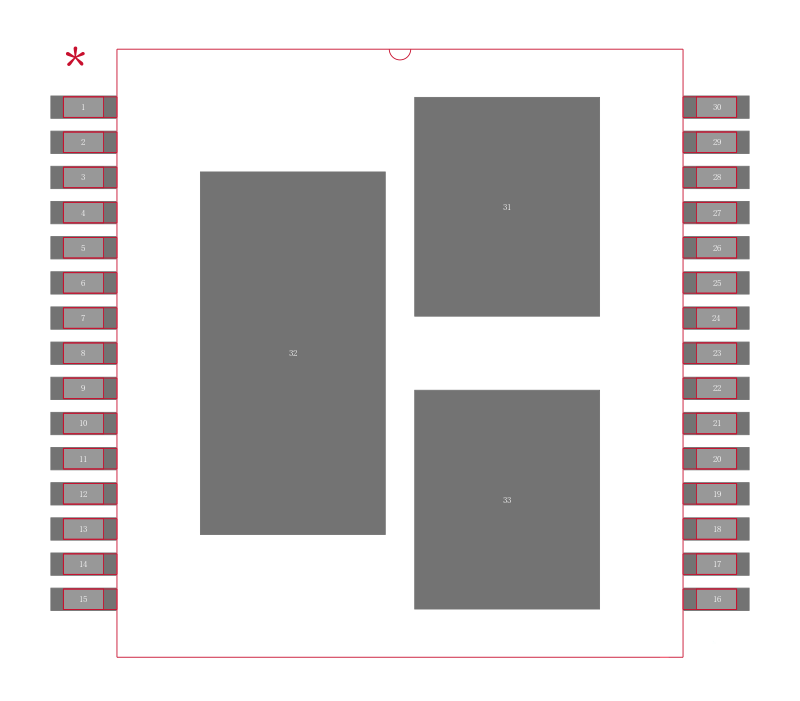

VNH3SP30TR-E封装焊盘图
