UF1003-T

UF1003-T

数据手册.pdf
Diodes(美台) 分立器件

UF1003 系列 200 V 1 A 通孔 超快 整流器 - DO-41

Converting from AC to DC is simple when using a switching diode rectifier from Zetex. In order to guarantee safe delivery and allow for quick mounting of this component after delivery, it will be enclosed in tape and reel packaging during shipment. It is made in a single configuration. Its peak non-repetitive surge current is 30 A, while its maximum continuous forward current is 1@Ta=55C A. This rectifier has a minimum operating temperature of -65 °C and a maximum of 150 °C.

UF1003-T中文资料参数规格
技术参数

额定电压DC 200 V

额定电流 1.00 A

电容 20.0 pF

输出电流 ≤1.00 A

正向电压 1 V

极性 Standard

热阻 95℃/W RθJA

反向恢复时间 50 ns

正向电压Max 1V @1A

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-41

外形尺寸

长度 5.21 mm

宽度 2.72 mm

高度 2.72 mm

封装 DO-41

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

UF1003-T引脚图与封装图
UF1003-T引脚图

UF1003-T引脚图

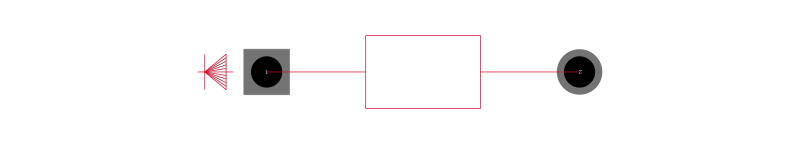

UF1003-T封装图

UF1003-T封装图

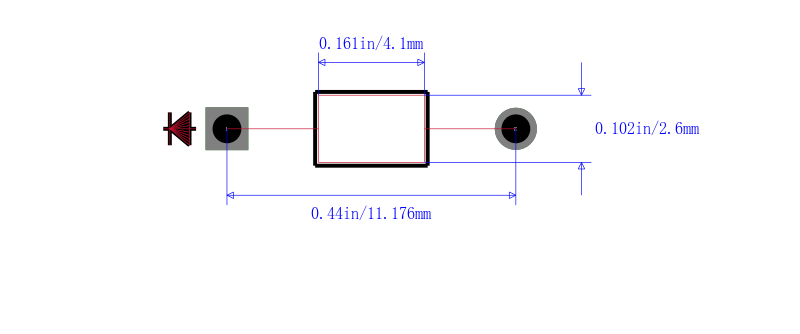

UF1003-T封装焊盘图

UF1003-T封装焊盘图

在线购买UF1003-T
型号 制造商 描述 购买
UF1003-T Diodes 美台 UF1003 系列 200 V 1 A 通孔 超快 整流器 - DO-41 搜索库存
替代型号UF1003-T
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UF1003-T

品牌： Diodes 美台

封装： DO-41 200V 1A

当前型号

UF1003 系列 200 V 1 A 通孔 超快 整流器 - DO-41

当前型号

型号： S1B-13-F

品牌： 美台

封装： SMA 100V 1A

功能相似

二极管与整流器

UF1003-T和S1B-13-F的区别

型号： ES1B-13-F

品牌： 美台

封装： SMA 100V 1A

功能相似

ES1B 系列 100 V 1 A 表面贴装 超快 整流器 - DO-214AC

UF1003-T和ES1B-13-F的区别

型号： EGP10D-E3/73

品牌： 威世

封装： DO-204AL

功能相似

玻璃钝化超快速整流器 Glass Passivated Ultrafast Rectifier

UF1003-T和EGP10D-E3/73的区别
