UCC3801PWG4
TI
德州仪器
主动器件
UCC3801PWG4中文资料参数规格
技术参数
频率 1.00 MHz
输出接口数 1
输出电压 1.00 V
输出电流 1000 mA
调节输出数 1
上升时间 41 ns
开关频率 1000 kHz
拓扑结构 Buck, Boost, Flyback, Forward
最大占空比 50 %
下降时间 44 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
封装参数
安装方式 Surface Mount
引脚数 8
封装 TSSOP-8
外形尺寸
封装 TSSOP-8
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UCC3801PWG4引脚图与封装图

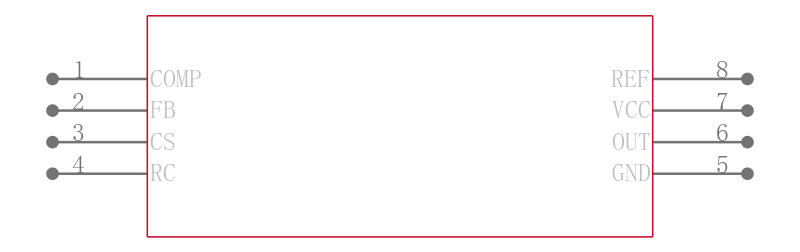

UCC3801PWG4引脚图
UCC3801PWG4封装图

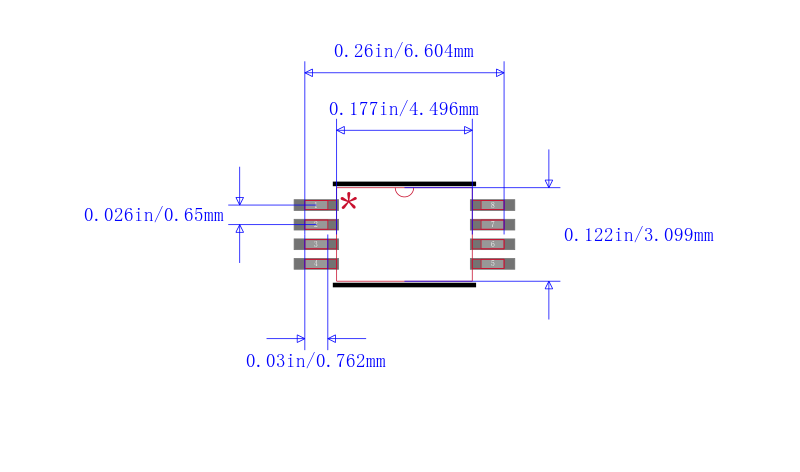

UCC3801PWG4封装焊盘图
在线购买UCC3801PWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCC3801PWG4 | TI 德州仪器 | 低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM | 搜索库存 |
替代型号UCC3801PWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCC3801PWG4 品牌： TI 德州仪器 封装： SOIC 1V 1A 8Pin | 当前型号 | 低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM | 当前型号 |
| 型号： UCC3804PWTRG4 品牌： 德州仪器 封装： SOIC 1V 1A 8Pin | 完全替代 | 低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM | UCC3801PWG4和UCC3804PWTRG4的区别 |
| 型号： UCC3802PW 品牌： 德州仪器 封装： 8-TSSOP 1V 8Pin | 类似代替 | 低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM | UCC3801PWG4和UCC3802PW的区别 |
| 型号： UCC2804PWTR 品牌： 德州仪器 封装： TSSOP-8 1V 1A 8Pin | 类似代替 | 低功耗BiCMOS电流模式PWM Low-Power BiCMOS Current-Mode PWM | UCC3801PWG4和UCC2804PWTR的区别 |
