UC2524DWG4
TI
德州仪器
主动器件
UC2524DWG4中文资料参数规格
技术参数
频率 450 kHz
输入电压DC 40.0 V
输出电压 40.0 V
输出电流 100 mA
调节输出数 2
上升时间 200 ns
开关频率 450 kHz
拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
最大占空比 50 %
下降时间 100 ns
工作温度Max 85 ℃
工作温度Min -25 ℃
封装参数
引脚数 16
封装 SOIC-16
外形尺寸
长度 10.28 mm
高度 2.35 mm
封装 SOIC-16
物理参数
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UC2524DWG4引脚图与封装图

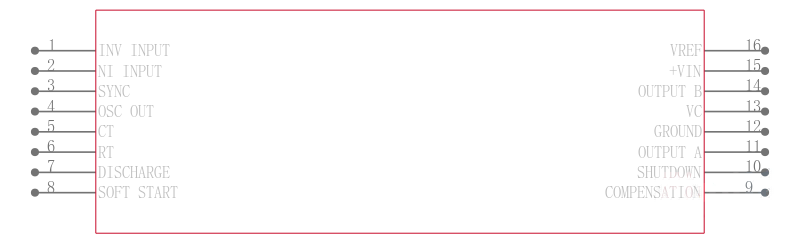

UC2524DWG4引脚图

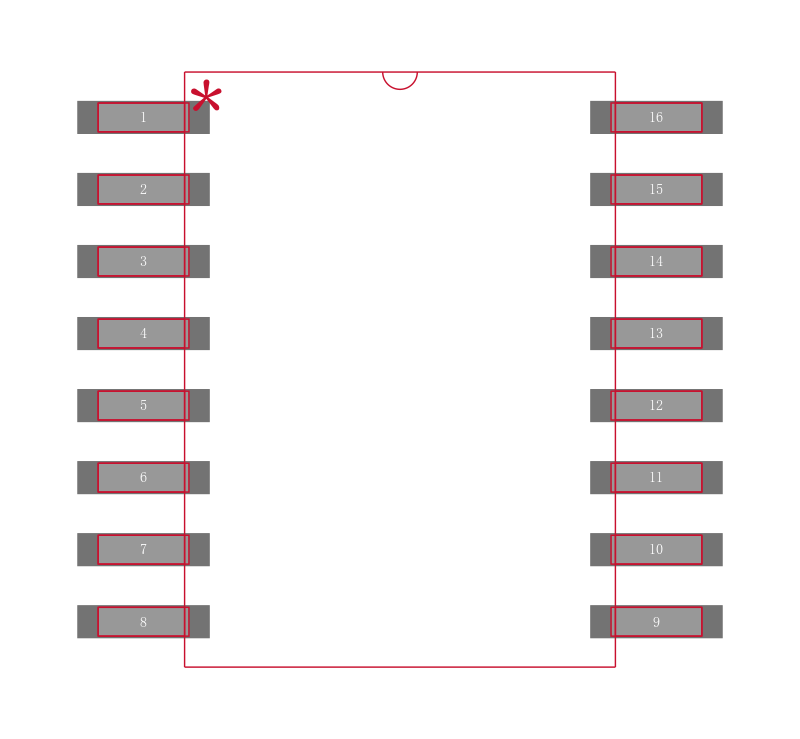

UC2524DWG4封装图
UC2524DWG4封装焊盘图
在线购买UC2524DWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UC2524DWG4 | TI 德州仪器 | 高级稳压脉宽调制器 ADVANCED REGULATING PULSE WIDTH MODULATORS | 搜索库存 |
替代型号UC2524DWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UC2524DWG4 品牌： TI 德州仪器 封装： SOIC 40V 100mA 16Pin | 当前型号 | 高级稳压脉宽调制器 ADVANCED REGULATING PULSE WIDTH MODULATORS | 当前型号 |
| 型号： UC2524DW 品牌： 德州仪器 封装： 16SOIC 40V 100mA 16Pin | 完全替代 | 高级稳压脉宽调制器 ADVANCED REGULATING PULSE WIDTH MODULATORS | UC2524DWG4和UC2524DW的区别 |
| 型号： UC3524DG4 品牌： 德州仪器 封装： 16-SOIC 40V 100mA 16Pin | 完全替代 | 高级稳压脉宽调制器 ADVANCED REGULATING PULSE WIDTH MODULATORS | UC2524DWG4和UC3524DG4的区别 |
| 型号： UC3524DW 品牌： 德州仪器 封装： 16SOIC 40V 100mA 16Pin | 完全替代 | 高级稳压脉宽调制器 Advanced Regulating Pulse Width Modulators | UC2524DWG4和UC3524DW的区别 |
