U.FL-R-SMT-110
数据手册.pdf
Hirose Electric
广濑
连接器与适配器
U.FL-R-SMT-110中文资料参数规格
技术参数
极性 Male
触点电镀 Gold
频率 6 GHz
绝缘电阻 >500MΩ @100VDC
方向 Straight
拔插次数 30
工作温度Max 90 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
封装 SMD
外形尺寸
长度 3 mm
宽度 3.1 mm
高度 1.25 mm
封装 SMD
物理参数
外壳颜色 Beige
触点材质 Brass
工作温度 -40℃ ~ 90℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, 通信与网络, Industrial, 射频通信, RF Communications, Communications & Networking
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
U.FL-R-SMT-110引脚图与封装图

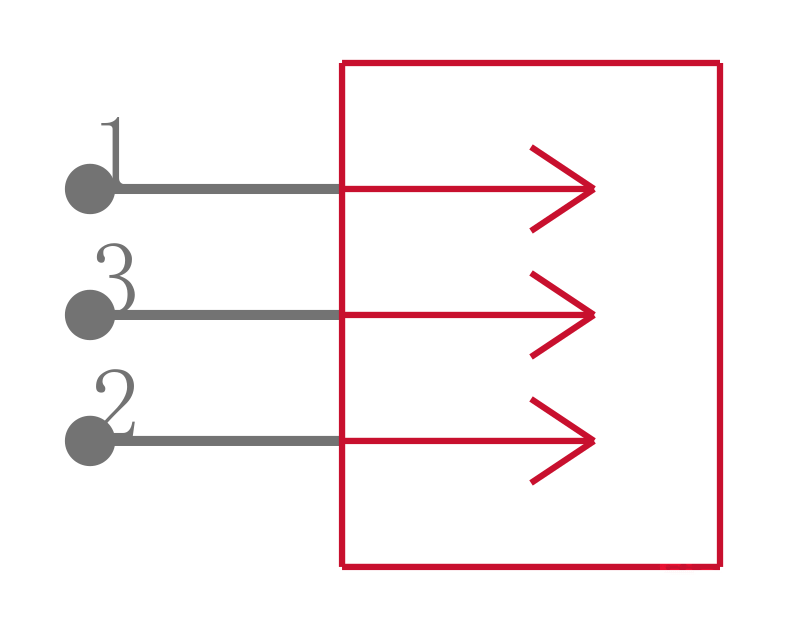

U.FL-R-SMT-110引脚图
U.FL-R-SMT-110封装图

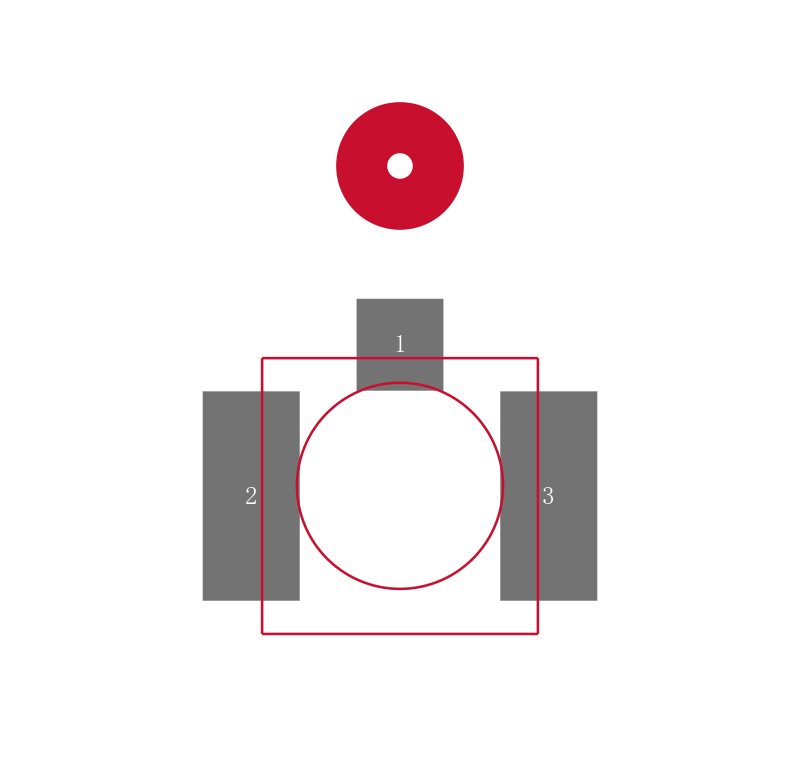

U.FL-R-SMT-110封装焊盘图
