USB-B-S-F-B-SM-R
数据手册.pdf
Samtec
申泰电子
连接器与适配器
USB-B-S-F-B-SM-R中文资料参数规格
技术参数
触点数 4
极性 Female
拔插次数 1500
额定电流Max 1A/触头
工作温度Max 85 ℃
工作温度Min -50 ℃
额定电压Max 30 VAC
接触电阻Max 30 mΩ
封装参数
安装方式 Surface Mount
外形尺寸
高度 10.9 mm
物理参数
触点材质 Phosphor Bronze
工作温度 -50℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tray
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
海关信息
ECCN代码 EAR99
USB-B-S-F-B-SM-R引脚图与封装图

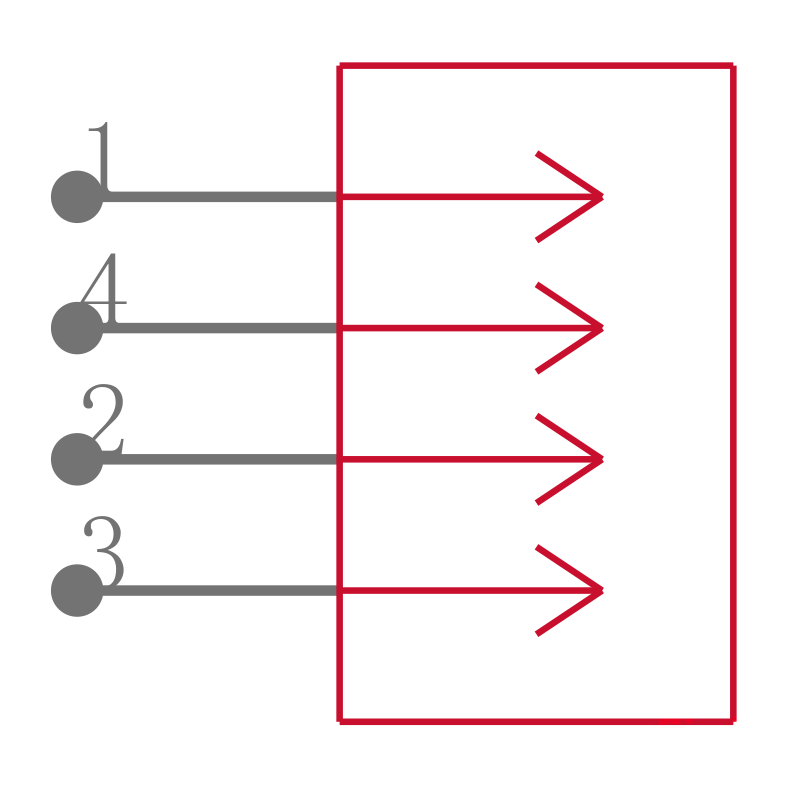

USB-B-S-F-B-SM-R引脚图

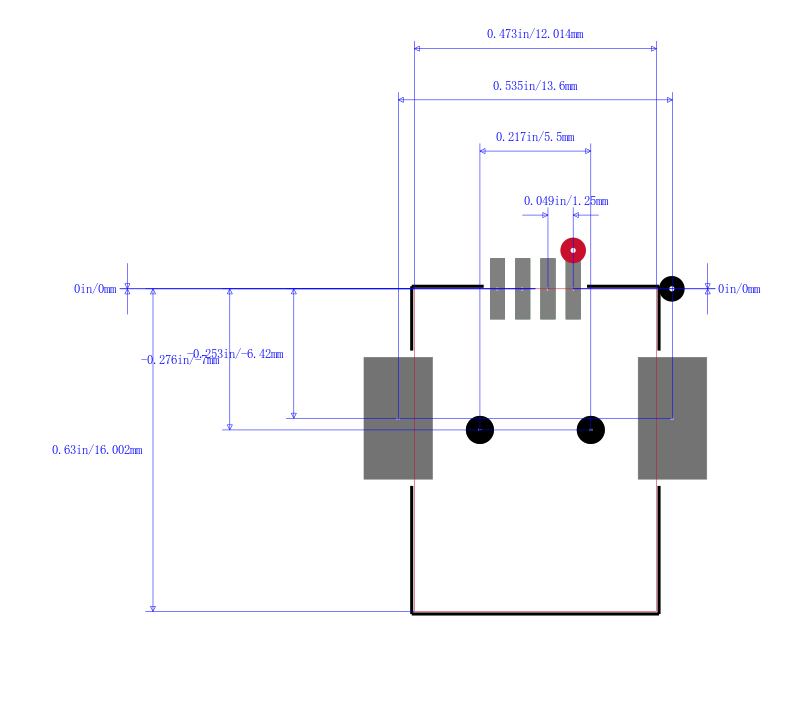

USB-B-S-F-B-SM-R封装图

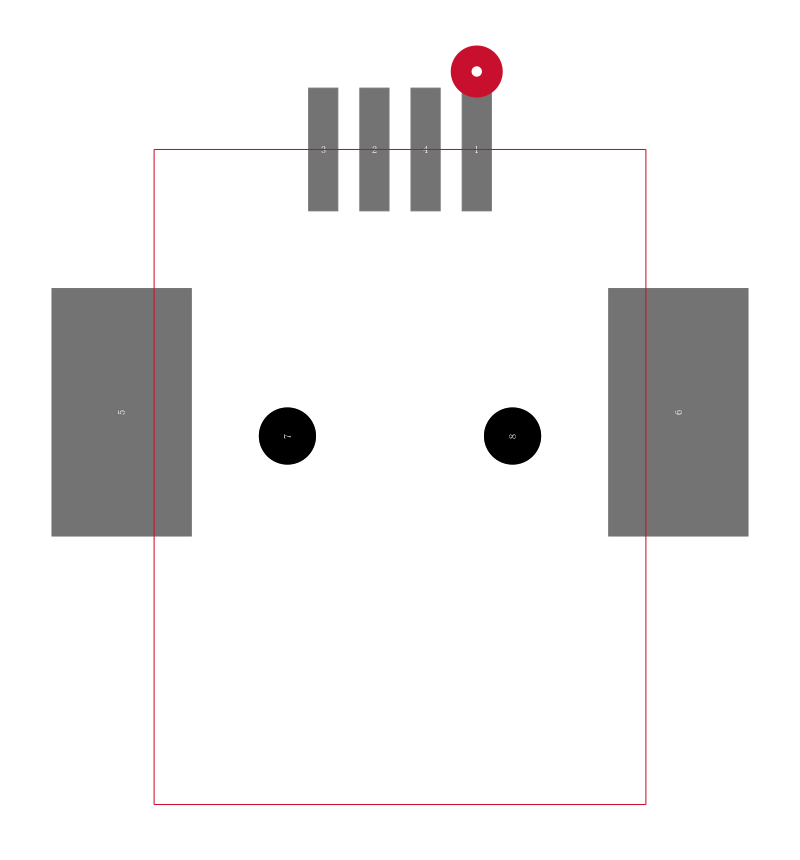

USB-B-S-F-B-SM-R封装焊盘图
