UC2851NG4
TI
德州仪器
主动器件
UC2851NG4中文资料参数规格
技术参数
频率 450 kHz
输入电压DC 30.0 V
输出电压 40.0 V
输出电流 400 mA
供电电流 21 mA
耗散功率 1 W
调节输出数 1
上升时间 50 ns
输出功率 1 W
开关频率 500kHz MAX
拓扑结构 Buck, Boost, Flyback, Forward
占空比 50 %
最大占空比 46 %
下降时间 50 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
封装参数
安装方式 Through Hole
引脚数 18
封装 PDIP-18
外形尺寸
封装 PDIP-18
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UC2851NG4引脚图与封装图

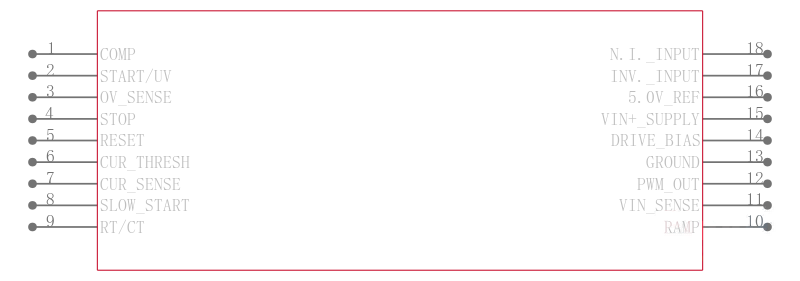

UC2851NG4引脚图

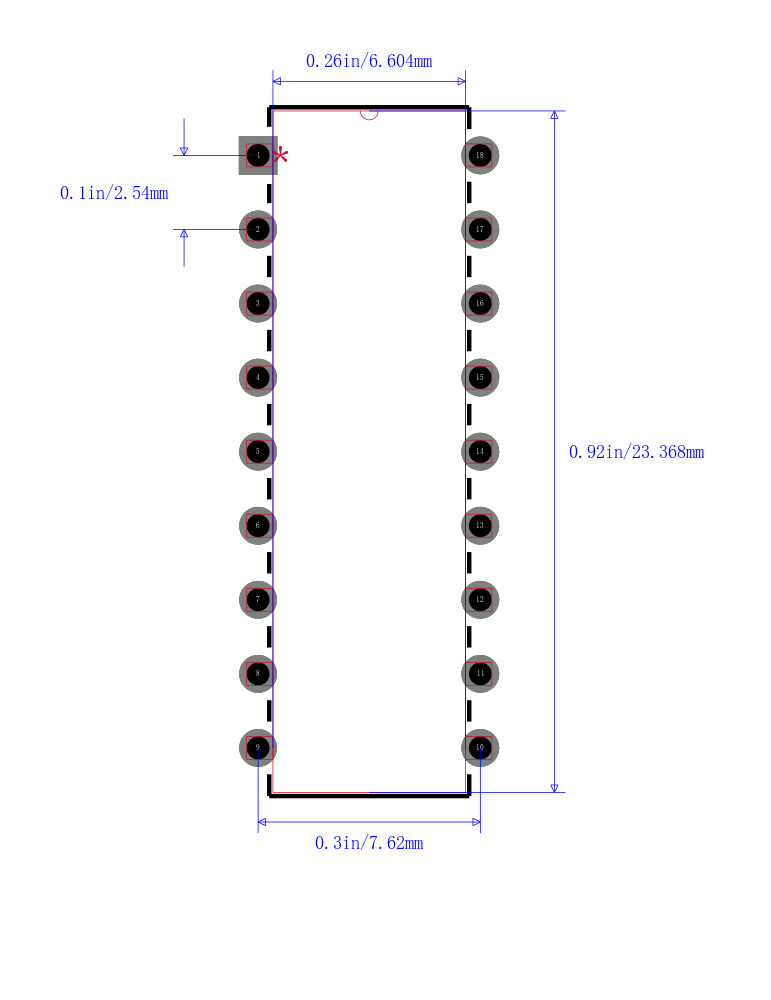

UC2851NG4封装图
UC2851NG4封装焊盘图
