UHE1E472MHD

UHE1E472MHD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UHE1E472MHD  铝电解电容 4700uF, 25V, 径向引线

Lower the cost of your electronic circuit design by implementing this electrolytic aluminum capacitor from . It can withstand a voltage of 25 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 105 °C. The UHE1E472MHD aluminum electrolytic capacitor has a radial termination style. This product is 40 mm tall with a diameter of 16 mm. It has a tolerance of 20%. Its capacitance value is 4700uF. This part has a lead diameter of 0.8 mm and a pitch of 7.5 mm. Its leakage current is 1175@2Min μA.

UHE1E472MHD中文资料参数规格
技术参数

额定电压DC 25.0 V

电容 4700 µF

等效串联电阻ESR 0.038 Ω

容差 ±20 %

产品系列 UHE

纹波电流 4080 mA

纹波电流高频 3.264A @120Hz

纹波电流低频 4.08A @100kHz

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

长度 40.0 mm

高度 40 mm

直径 16.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 300

寿命（小时） 10000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UHE1E472MHD引脚图与封装图
UHE1E472MHD引脚图

UHE1E472MHD引脚图

UHE1E472MHD封装图

UHE1E472MHD封装图

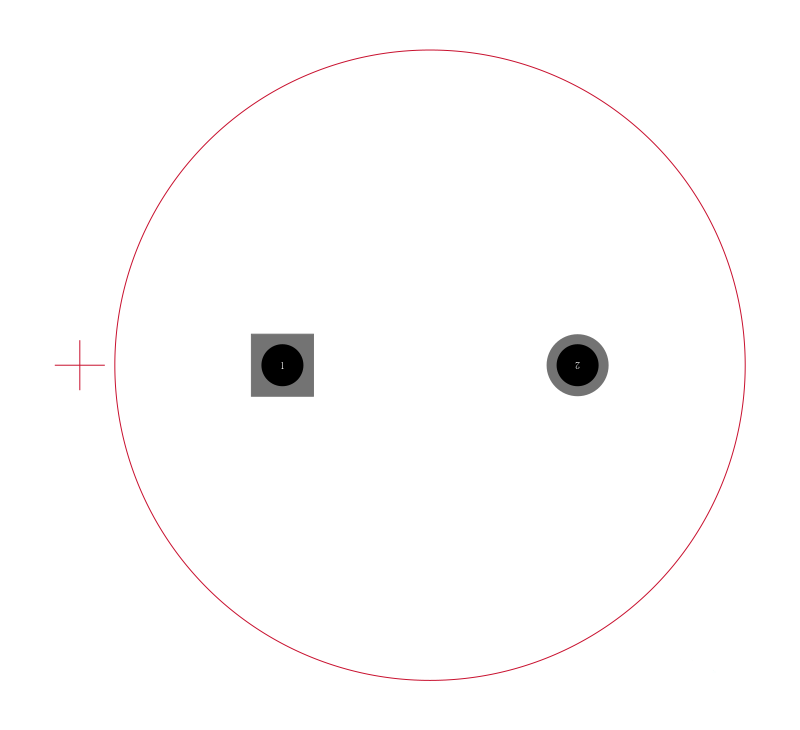

UHE1E472MHD封装焊盘图

UHE1E472MHD封装焊盘图

在线购买UHE1E472MHD
型号 制造商 描述 购买
UHE1E472MHD Nichicon 尼吉康 NICHICON  UHE1E472MHD  铝电解电容 4700uF, 25V, 径向引线 搜索库存
替代型号UHE1E472MHD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UHE1E472MHD

品牌： Nichicon 尼吉康

封装： Radial 4.7mF 25V 20per

当前型号

NICHICON  UHE1E472MHD  铝电解电容 4700uF, 25V, 径向引线

当前型号

型号： UHE1E472MHT

品牌： 尼吉康

封装： Radial 4.7mF 25V 20per

类似代替

CAP ALUM 4700uF 20% 25V RADIAL

UHE1E472MHD和UHE1E472MHT的区别

型号： EEU-FC1E472

品牌： 松下

封装： Radial 4.7mF 25V ±20%

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEU-FC1E472  铝电解电容, AEC-Q200 FC系列, 4700 µF, ± 20%, 25 V, 18 mm, 径向引线

UHE1E472MHD和EEU-FC1E472的区别

型号： ECA-1EHG472

品牌： 松下

封装： Radial 4.7mF 25V ±20%

功能相似

PANASONIC ELECTRONIC COMPONENTS  ECA-1EHG472  铝电解电容, AEC-Q200 NHG系列, 4700 µF, ± 20%, 25 V, 16 mm, 径向引线

UHE1E472MHD和ECA-1EHG472的区别
