UHD1A562MHD1TN
数据手册.pdfNichicon(尼吉康)
被动器件
UHD1A562MHD1TN中文资料参数规格
技术参数
电容 5600 µF
容差 ±20 %
纹波电流 2.768 A
额定电压 10 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
外形尺寸
高度 25 mm
直径 16 mm
封装 Radial, CAN
引脚间距 7.5 mm
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
寿命（小时） 5000h @105℃
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UHD1A562MHD1TN引脚图与封装图

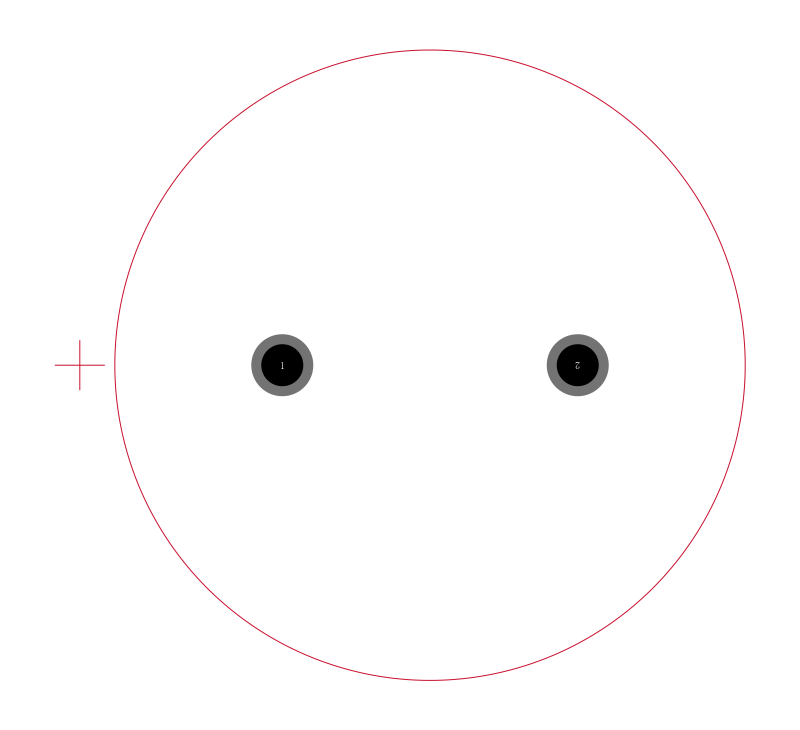

UHD1A562MHD1TN引脚图

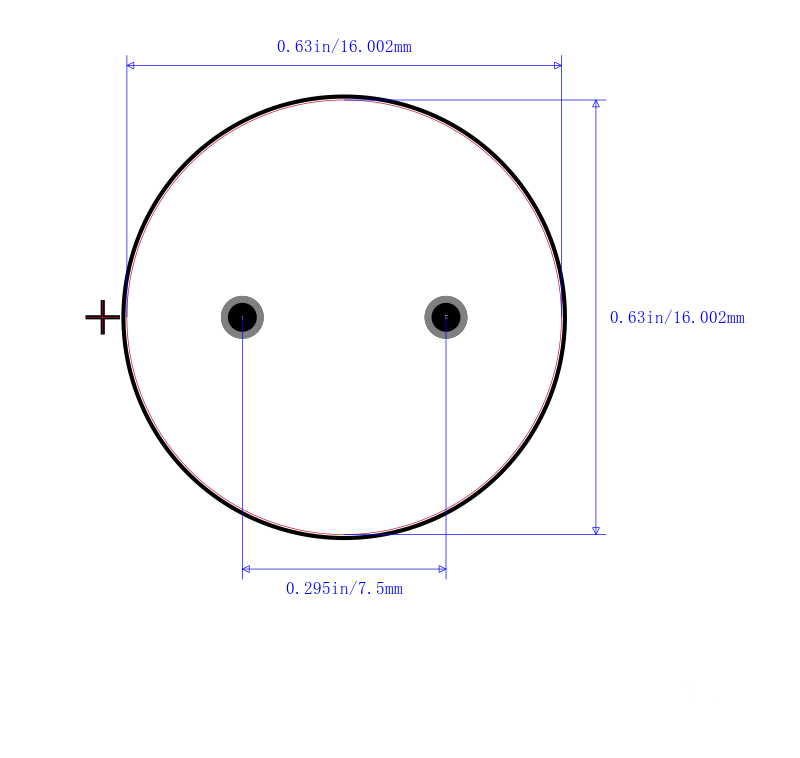

UHD1A562MHD1TN封装图
UHD1A562MHD1TN封装焊盘图
在线购买UHD1A562MHD1TN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UHD1A562MHD1TN | Nichicon 尼吉康 | Cap Aluminum 5600uF 10V 20% 16 X 25mm Radial Aluminum Cylindrical Can 7.5mm 3460mA 5000 hr 105℃ Ammo Pack | 搜索库存 |
替代型号UHD1A562MHD1TN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UHD1A562MHD1TN 品牌： Nichicon 尼吉康 封装： | 当前型号 | Cap Aluminum 5600uF 10V 20% 16 X 25mm Radial Aluminum Cylindrical Can 7.5mm 3460mA 5000 hr 105℃ Ammo Pack | 当前型号 |
| 型号： UHE1A562MHD6 品牌： 尼吉康 封装： Radial 5.6mF 10V 20per | 类似代替 | HE 系列 105°CNichicon 的 HE 系列电解电容器可提供低阻抗、高稳定性、微型解决方案。 这些紧凑型电解电容器采用 PET（非 PVC）套管制成，带无铅引线。Temperature range | -40 to 105°C ---|--- Capacitance tolerance | ±20% 120Hz, 20°C Leakage current 2min | 0.01CV or 3μA, whichever is greater Life expectancy @ 105°C | > 4000 hours @ rated voltage and ripple current | UHD1A562MHD1TN和UHE1A562MHD6的区别 |
| 型号： UHD1A562MHD 品牌： 尼吉康 封装： 5.6mF 20per 10V | 功能相似 | 5.6mF ±20% 10V 3460mA100kHz3460mA Φ16mm | UHD1A562MHD1TN和UHD1A562MHD的区别 |
| 型号： ESY568M010AM7AA 品牌： 基美 封装： | 功能相似 | 5.6mF ±20% 10V 2768mA Φ16mm | UHD1A562MHD1TN和ESY568M010AM7AA的区别 |
