UCA2G220MHD6
数据手册.pdfNichicon(尼吉康)
被动器件
UCA2G220MHD6中文资料参数规格
技术参数
额定电压DC 400 V
电容 22 µF
容差 ±20 %
产品系列 UCA
纹波电流 300mA @120Hz
工作温度Max 105 ℃
工作温度Min -25 ℃
额定电压 400 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
外形尺寸
高度 20 mm
直径 Φ16mm
封装 Radial, CAN
引脚间距 7.5 mm
物理参数
工作温度 -25℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 600
寿命（小时） 12000h @105℃
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UCA2G220MHD6引脚图与封装图
UCA2G220MHD6引脚图

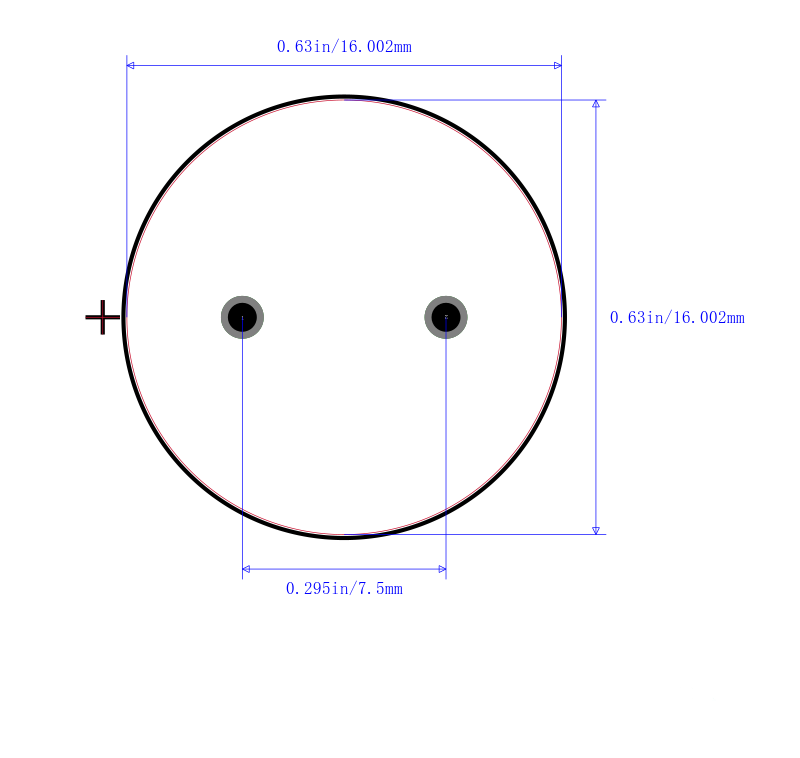

UCA2G220MHD6封装图
UCA2G220MHD6封装焊盘图
在线购买UCA2G220MHD6
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCA2G220MHD6 | Nichicon 尼吉康 | 22uF ±20% 400V 600mA100kHz600mA Φ16mm | 搜索库存 |
替代型号UCA2G220MHD6
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCA2G220MHD6 品牌： Nichicon 尼吉康 封装： Radial 22uF 400V 20per | 当前型号 | 22uF ±20% 400V 600mA100kHz600mA Φ16mm | 当前型号 |
| 型号： UCA2G220MHD6TN 品牌： 尼吉康 封装： Radial | 完全替代 | Cap Aluminum Lytic 22uF 400V 20% 16 X 20mm Radial 7.5mm 600mA 12000H 105 | UCA2G220MHD6和UCA2G220MHD6TN的区别 |
| 型号： EEUED2G220S 品牌： 松下 封装： Radial 22uF 400V 20per | 功能相似 | ED 系列Panasonic ED 系列 A 型电解电容器在 +105°C 时耐久性可达 8000 小时至 10000 小时（取决于盒体尺寸）。 在高频率时，这些径向电容器提供高纹波电流。 提供薄型选件，高度为 20 mm ### 应用Panasonic ED 系列 V 型径向电容器适用于电源输入电路和电子镇流器。 电容容差 % | 20 ---|--- 工作温度 °C | \- 25 至 +105 105°C 时的预期寿命 | 8000 小时 ### 径向 105°C | UCA2G220MHD6和EEUED2G220S的区别 |
| 型号： NRB-XS220M400V16X20F 品牌： NIC 封装： 22uF 400V ±20% | 功能相似 | 小型铝电解电容器 Miniature Aluminum Electrolytic Capacitors | UCA2G220MHD6和NRB-XS220M400V16X20F的区别 |
