UPJ1J561MHD6中文资料参数规格
技术参数
额定电压DC 63 V
电容 560 µF
等效串联电阻ESR 0.058 Ω
容差 ±20 %
产品系列 UPJ
纹波电流 1.4A @120Hz
额定电压 63 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
外形尺寸
高度 20 mm
直径 Φ18mm
封装 Radial, CAN
引脚间距 7.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
最小包装 400
寿命（小时） 5000h @105℃
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPJ1J561MHD6引脚图与封装图
UPJ1J561MHD6引脚图

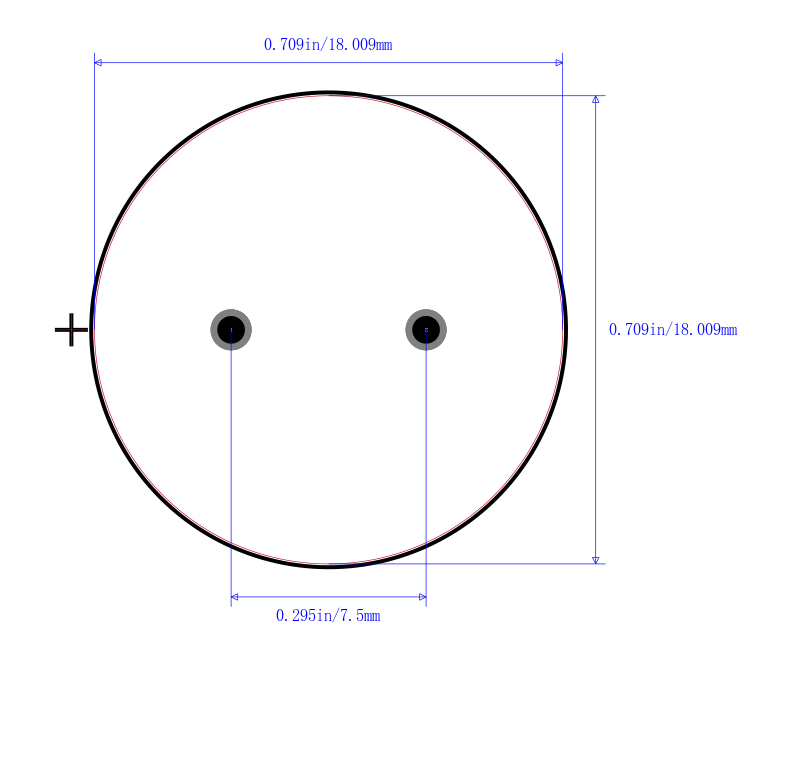

UPJ1J561MHD6封装图

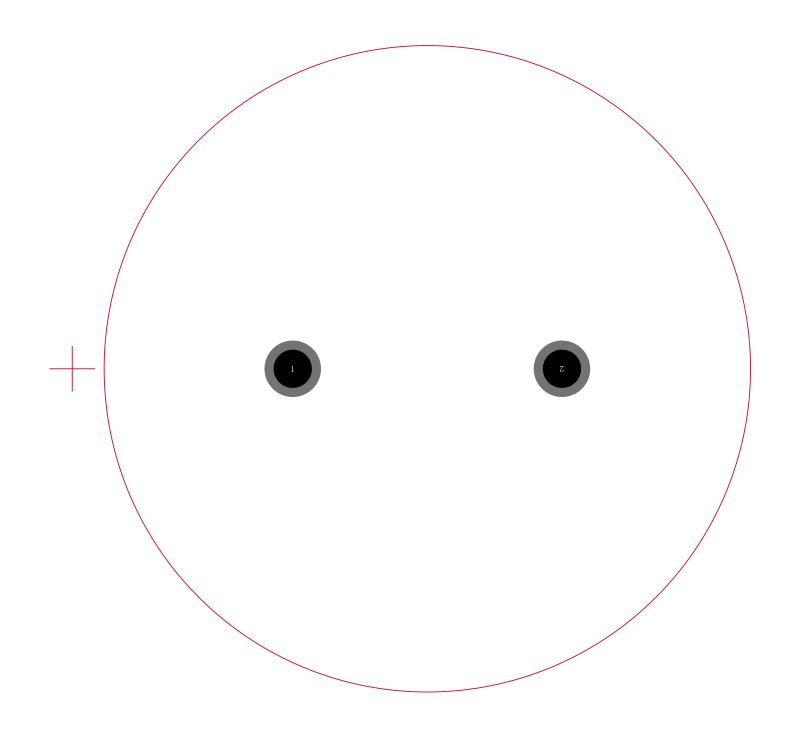

UPJ1J561MHD6封装焊盘图
