UPJ0J562MHD6
数据手册.pdfNichicon(尼吉康)
被动器件
UPJ0J562MHD6中文资料参数规格
技术参数
额定电压DC 6.3 V
电容 5600 µF
等效串联电阻ESR 0.047 Ω
容差 ±20 %
产品系列 UPJ
纹波电流 1780 mA
工作温度Max 105 ℃
工作温度Min 55 ℃
额定电压 6.3 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
外形尺寸
长度 20 mm
高度 20 mm
直径 Φ18mm
封装 Radial, CAN
引脚间距 7.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 400
寿命（小时） 5000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPJ0J562MHD6引脚图与封装图
UPJ0J562MHD6引脚图

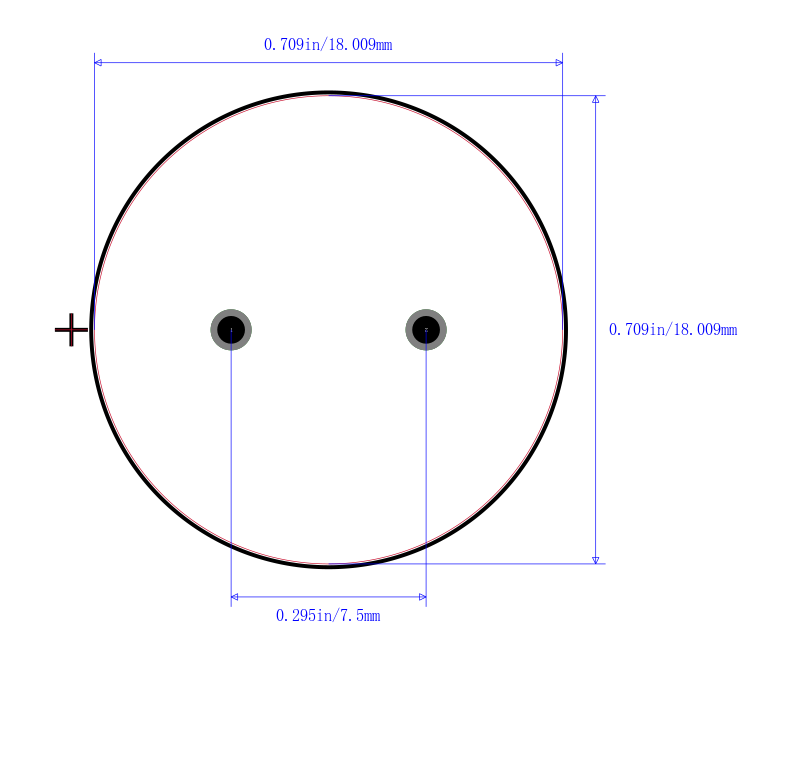

UPJ0J562MHD6封装图
UPJ0J562MHD6封装焊盘图
