UPM1H681MHD6

UPM1H681MHD6

数据手册.pdf
Nichicon(尼吉康) 被动器件

PM 系列 680 uF 50 V 20 % 通孔 径向 铝电解电容

铝电解器 径向，Can - 105°C 时为 5000 小时


立创商城:
680uF ±20% 50V


得捷:
CAP ALUM 680UF 20% 50V RADIAL


艾睿:
Cap Aluminum Lytic 680uF 50V 20% 16 X 20mm Radial 7.5mm 1350mA 5000h 105°C Automotive Bulk


安富利:
Cap Aluminum 680uF 50V 20% 16 X 20mm Radial 7.5mm 1350mA 5000 hr 105°C Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 680uF; 50VDC; ±20%


Verical:
Cap Aluminum Lytic 680uF 50V 20% 16 X 20mm Radial 7.5mm 1350mA 5000h 105C Automotive Bulk


Newark:
# NICHICON  UPM1H681MHD6  Electrolytic Capacitor, 680 µF, 50 V, PM Series, ± 20%, Radial Leaded, 16 mm


UPM1H681MHD6中文资料参数规格
技术参数

额定电压DC 50.0 V

电容 680 µF

等效串联电阻ESR 0.04 Ω

容差 ±20 %

产品系列 UPM

纹波电流 1350 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

高度 20 mm

直径 16.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 600

寿命（小时） 5000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPM1H681MHD6引脚图与封装图
UPM1H681MHD6引脚图

UPM1H681MHD6引脚图

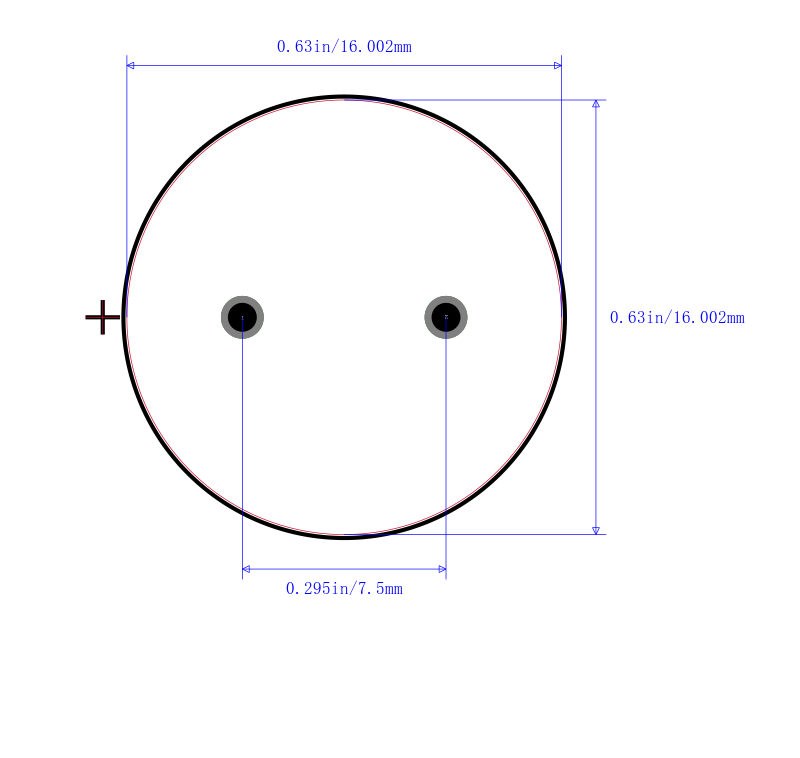

UPM1H681MHD6封装图

UPM1H681MHD6封装图

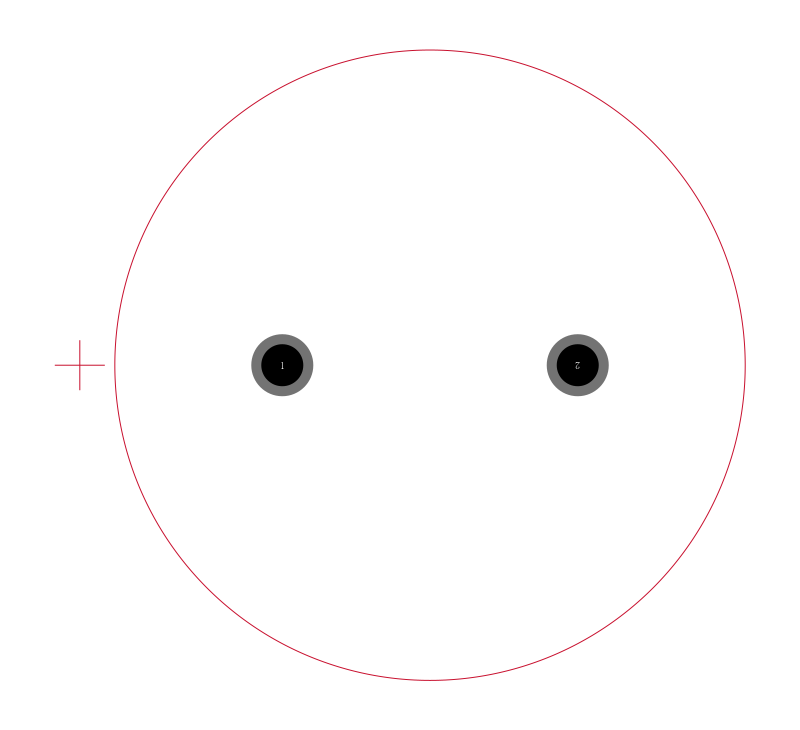

UPM1H681MHD6封装焊盘图

UPM1H681MHD6封装焊盘图

在线购买UPM1H681MHD6
型号 制造商 描述 购买
UPM1H681MHD6 Nichicon 尼吉康 PM 系列 680 uF 50 V 20 % 通孔 径向 铝电解电容 搜索库存
替代型号UPM1H681MHD6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPM1H681MHD6

品牌： Nichicon 尼吉康

封装： Radial 680F 50V 20per

当前型号

PM 系列 680 uF 50 V 20 % 通孔 径向 铝电解电容

当前型号

型号： UPM1H681MHD6TN

品牌： 尼吉康

封装： Radial 680F 50V 20per

类似代替

Cap Aluminum 680uF 50V 20% 16 X 20mm Radial Aluminum Cylindrical Can 7.5mm 1350mA 5000 hr 105℃ Ammo Pack

UPM1H681MHD6和UPM1H681MHD6TN的区别

型号： UPW1H681MHD6TN

品牌： 尼吉康

封装： 680F 50V 20per

类似代替

NICHICON UPW1H681MHD6TN Electrolytic Capacitor, Miniature, 680µF, 50V, PW Series, ± 20%, Radial Leaded, 16mm

UPM1H681MHD6和UPW1H681MHD6TN的区别

型号： UPJ1H681MHD6TN

品牌： 尼吉康

封装：

类似代替

Cap Alum 680uF 20% 50V Radial

UPM1H681MHD6和UPJ1H681MHD6TN的区别
