UCL1E151MNL1GS
数据手册.pdfNichicon(尼吉康)
被动器件
UCL1E151MNL1GS中文资料参数规格
技术参数
额定电压DC 25.0 V
电容 150 µF
等效串联电阻ESR 80.0 mΩ
容差 ±20 %
产品系列 UCL
纹波电流 850 mA
纹波电流高频 425mA @120Hz
纹波电流低频 850mA @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
封装 SMD
外形尺寸
高度 10 mm
直径 8.00 mm
封装 SMD
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 500
寿命（小时） 2000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UCL1E151MNL1GS引脚图与封装图

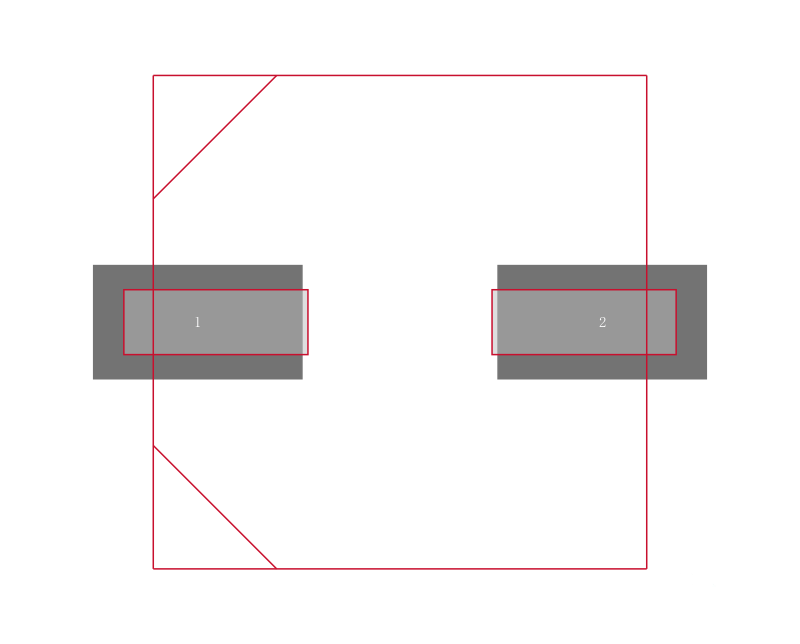

UCL1E151MNL1GS引脚图

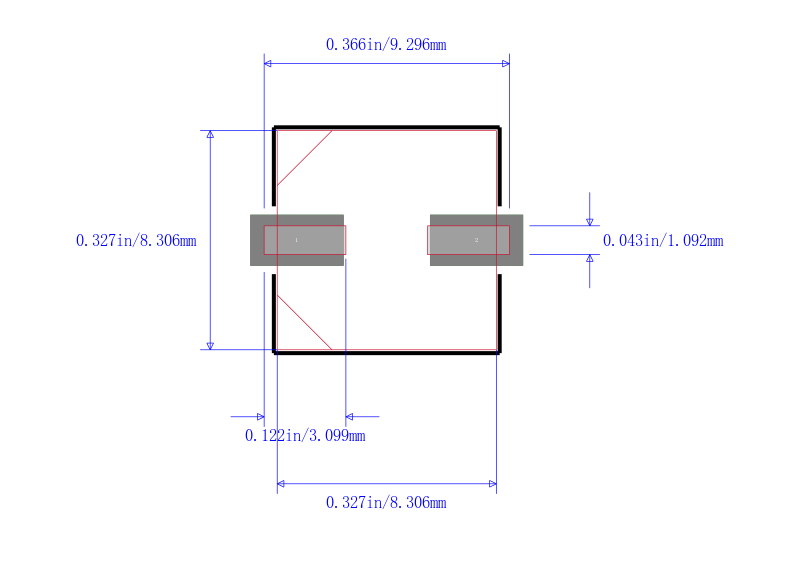

UCL1E151MNL1GS封装图
UCL1E151MNL1GS封装焊盘图
