UPM2E010MPD
数据手册.pdfNichicon(尼吉康)
被动器件
UPM2E010MPD中文资料参数规格
技术参数
额定电压DC 250 V
电容 1 µF
容差 ±20 %
产品系列 UPM
纹波电流 19mA @120Hz
纹波电流高频 19mA @120Hz
纹波电流低频 30.4mA @10kHz
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 250 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
高度 11.5 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 3000
寿命（小时） 3000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPM2E010MPD引脚图与封装图

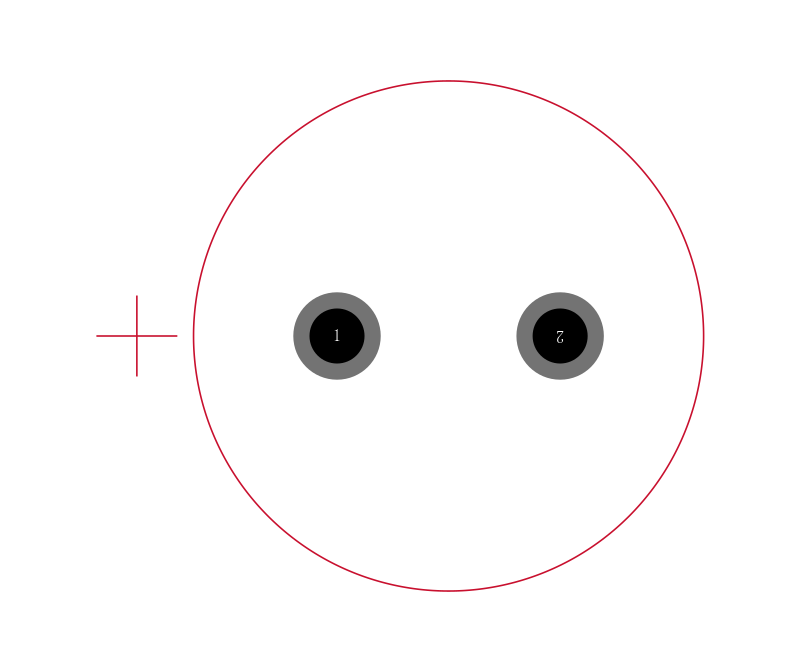

UPM2E010MPD引脚图

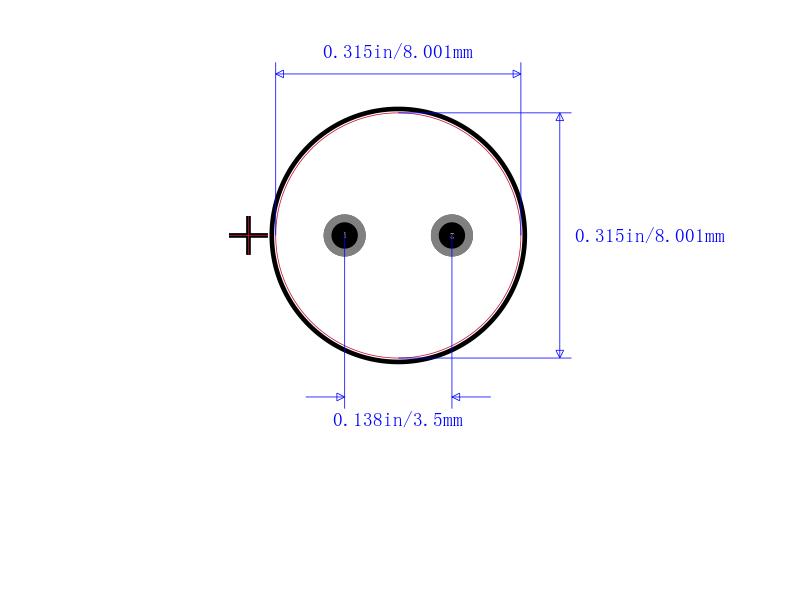

UPM2E010MPD封装图
UPM2E010MPD封装焊盘图
在线购买UPM2E010MPD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPM2E010MPD | Nichicon 尼吉康 | 1uF ±20% 250V Φ8mm 11.5mm | 搜索库存 |
替代型号UPM2E010MPD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPM2E010MPD 品牌： Nichicon 尼吉康 封装： 1uF 250V 20per | 当前型号 | 1uF ±20% 250V Φ8mm 11.5mm | 当前型号 |
| 型号： UPJ2E010MPD1TD 品牌： 尼吉康 封装： Radial | 功能相似 | Cap Aluminum Lytic 1uF 250V 20% 8 X 11.5mm Radial 3.5mm 19mA 3000H 105℃ Ammo | UPM2E010MPD和UPJ2E010MPD1TD的区别 |
| 型号： UPM2D010MPD1TD 品牌： 尼吉康 封装： Radial | 功能相似 | Cap Aluminum Lytic 1uF 200V 20% 8 X 11.5mm Radial 3.5mm 19mA 3000H 105 | UPM2E010MPD和UPM2D010MPD1TD的区别 |
| 型号： UPJ2C010MPD1TD 品牌： 尼吉康 封装： Radial | 功能相似 | Cap Aluminum Lytic 1uF 160V 20% 8 X 11.5mm Radial 3.5mm 19mA 3000H 105 | UPM2E010MPD和UPJ2C010MPD1TD的区别 |
