UPJ1K560MPD
数据手册.pdfNichicon(尼吉康)
被动器件
UPJ1K560MPD中文资料参数规格
技术参数
额定电压DC 80 V
电容 56 µF
等效串联电阻ESR 0.34 Ω
容差 ±20 %
产品系列 UPJ
纹波电流 208 mA
工作温度Max 105 ℃
工作温度Min 55 ℃
额定电压 80 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
长度 20 mm
高度 20 mm
直径 Φ8mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 2000
寿命（小时） 3000h @105℃
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPJ1K560MPD引脚图与封装图

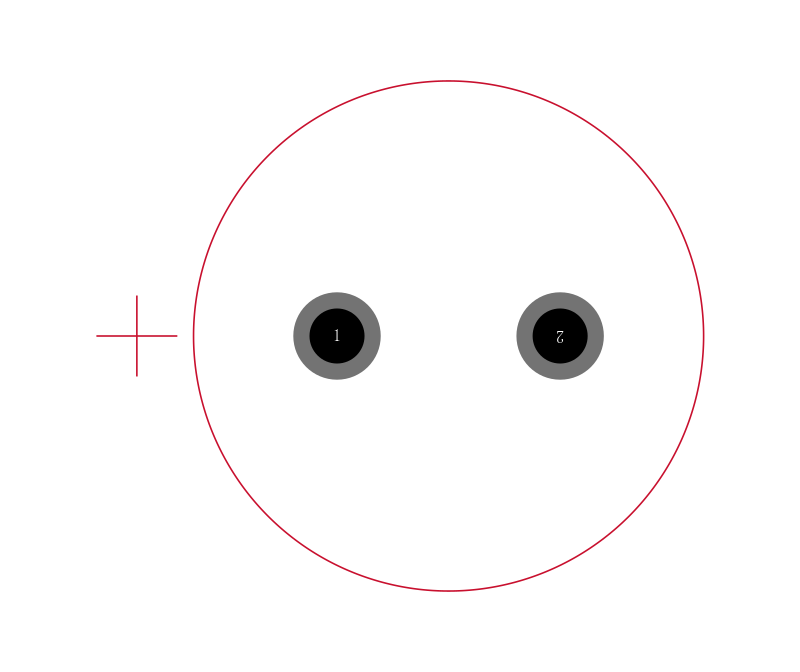

UPJ1K560MPD引脚图

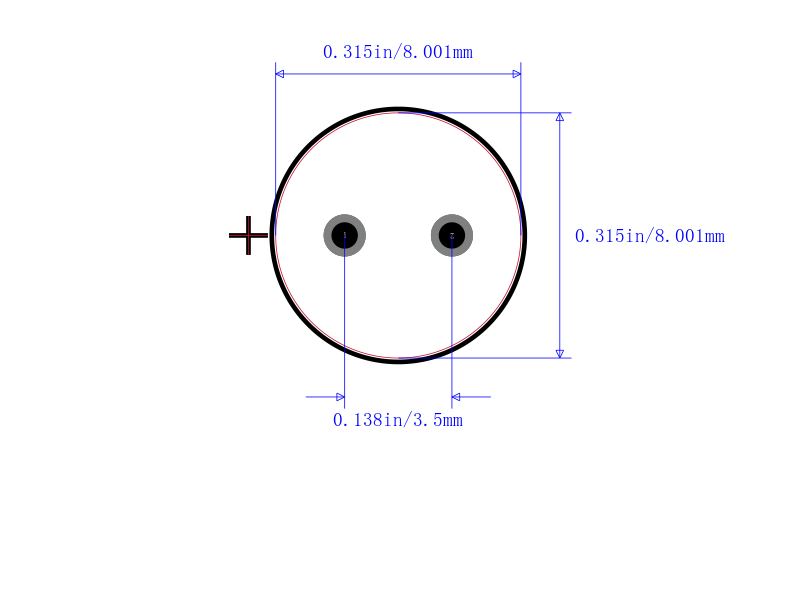

UPJ1K560MPD封装图
UPJ1K560MPD封装焊盘图
