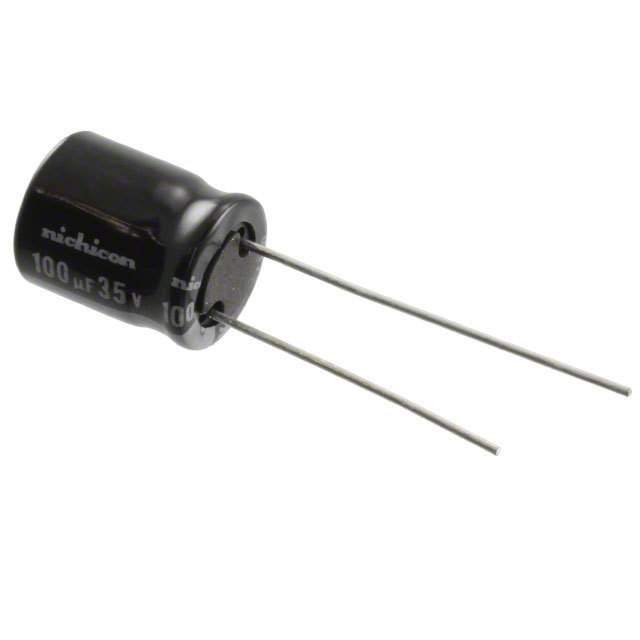

UKL1V101MPDANATD
数据手册.pdfNichicon(尼吉康)
被动器件
UKL1V101MPDANATD中文资料参数规格
技术参数
额定电压DC 35.0 V
电容 100 µF
容差 ±20 %
纹波电流 300 mA
纹波电流高频 300mA @120Hz
纹波电流低频 450mA @10kHz
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 35 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 12.5 mm
直径 10.0 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Each
寿命（小时） 1000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
UKL1V101MPDANATD引脚图与封装图
UKL1V101MPDANATD引脚图
UKL1V101MPDANATD封装图
UKL1V101MPDANATD封装焊盘图
