UST1H220MDD
数据手册.pdfNichicon(尼吉康)
被动器件
UST1H220MDD中文资料参数规格
技术参数
额定电压DC 50 V
工作电压 50 VDC
电容 22 µF
容差 ±20 %
产品系列 UST
纹波电流 65mA @120Hz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
高度 7 mm
直径 Φ8mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 4000
寿命（小时） 1000h @105℃
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UST1H220MDD引脚图与封装图
UST1H220MDD引脚图

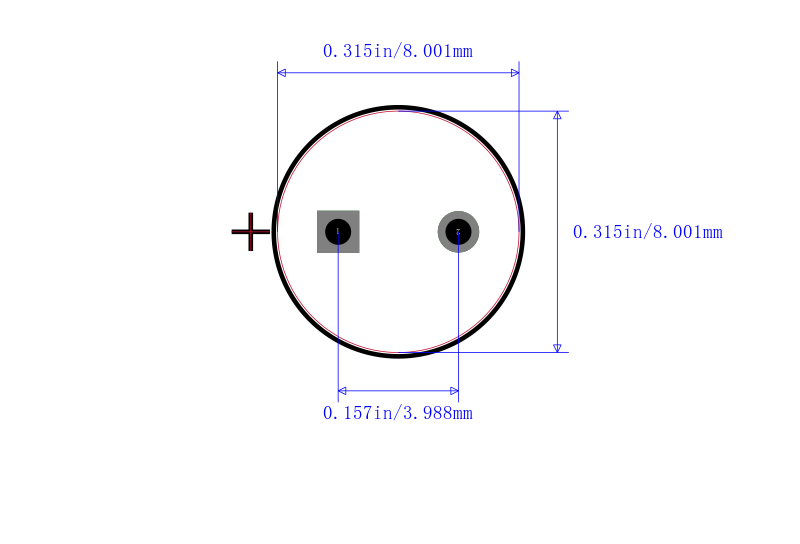

UST1H220MDD封装图

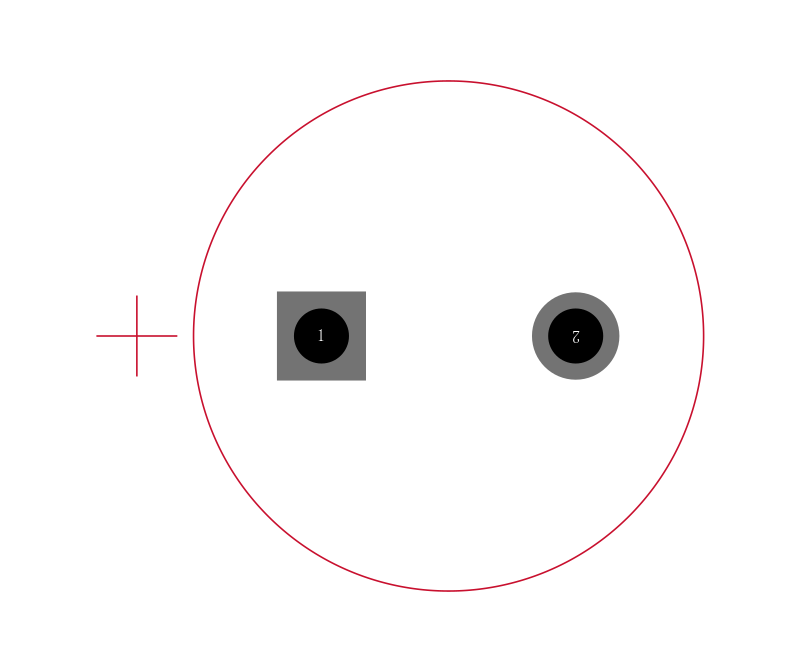

UST1H220MDD封装焊盘图
在线购买UST1H220MDD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UST1H220MDD | Nichicon 尼吉康 | ST 系列 22 uF 50 V 20 % 通孔 径向 铝电解电容 | 搜索库存 |
替代型号UST1H220MDD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UST1H220MDD 品牌： Nichicon 尼吉康 封装： Radial 22uF 50V 20per | 当前型号 | ST 系列 22 uF 50 V 20 % 通孔 径向 铝电解电容 | 当前型号 |
| 型号： UST1H220MDD1TE 品牌： 尼吉康 封装： | 完全替代 | Aluminum Electrolytic Capacitor, Polarized, Aluminum wet, 50V, 20% +Tol, 20% -Tol, 22uF, Through Hole Mount, 7 MML RADIAL LEADED | UST1H220MDD和UST1H220MDD1TE的区别 |
| 型号： EEAGA1H220 品牌： 松下 封装： 22µF 50V ±20% | 功能相似 | PANASONIC ELECTRONIC COMPONENTS EEAGA1H220 铝电解电容, GA系列, 22 µF, ± 20%, 50 V, 8 mm, 径向引线 | UST1H220MDD和EEAGA1H220的区别 |
| 型号： UST1H220MDD1TD 品牌： 尼吉康 封装： | 功能相似 | Cap Alum 22uF 20% 50V Radial | UST1H220MDD和UST1H220MDD1TD的区别 |
