UPS2A100MED
数据手册.pdfNichicon(尼吉康)
被动器件
UPS2A100MED中文资料参数规格
技术参数
额定电压DC 100 V
工作电压 100 VDC
电容 10 µF
等效串联电阻ESR 1.8 Ω
容差 ±20 %
产品系列 UPS
纹波电流 130 mA
纹波电流高频 22.1mA @120Hz
纹波电流低频 130mA @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 100 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
外形尺寸
高度 11 mm
直径 6.30 mm
封装 Radial, CAN
引脚间距 2.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 4000
寿命（小时） 2000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPS2A100MED引脚图与封装图
UPS2A100MED引脚图

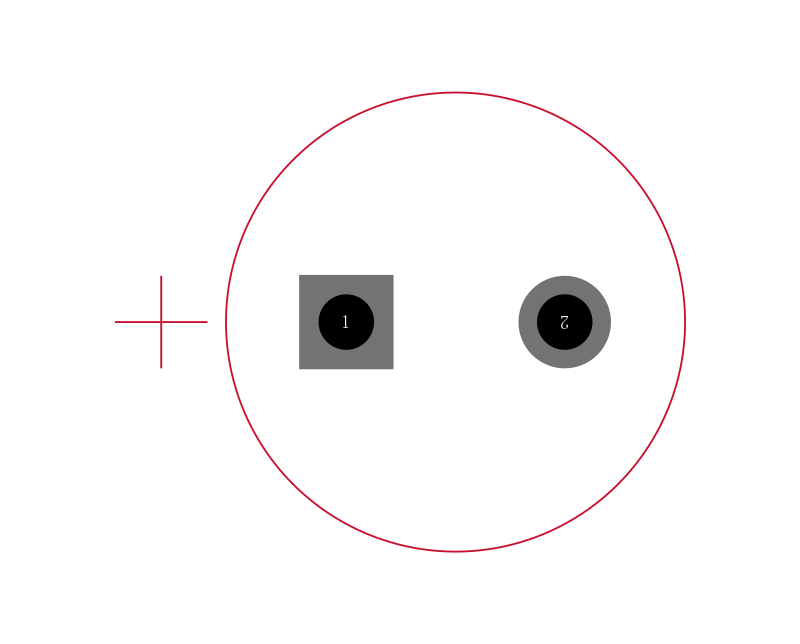

UPS2A100MED封装图

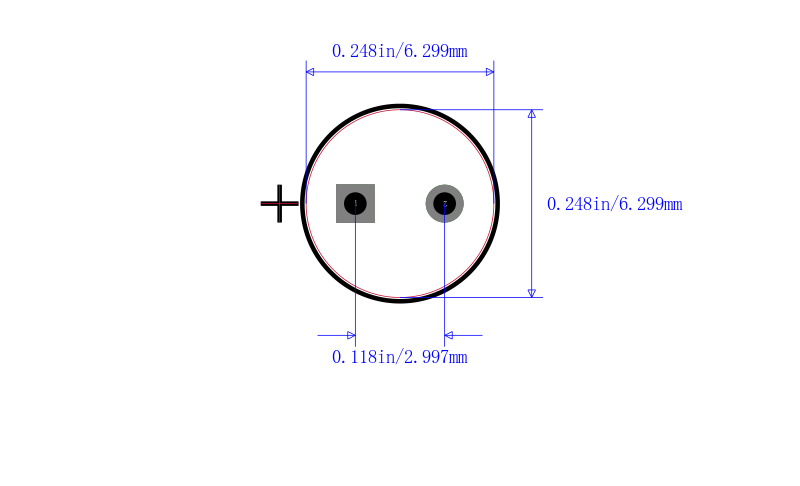

UPS2A100MED封装焊盘图
在线购买UPS2A100MED
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPS2A100MED | Nichicon 尼吉康 | Nichicon PS 系列 Nichicon PS 系列铝电解电容器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。 高可靠性 高波纹电流 长寿命，长达 3000 小时 无铅回流焊接 低等效串联电阻 电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 3000 小时 ### 径向 105°C | 搜索库存 |
替代型号UPS2A100MED
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPS2A100MED 品牌： Nichicon 尼吉康 封装： Radial 10uF 100V 20per | 当前型号 | Nichicon PS 系列Nichicon PS 系列铝电解电容器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。 高可靠性 高波纹电流 长寿命，长达 3000 小时 无铅回流焊接 低等效串联电阻 电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 3000 小时 ### 径向 105°C | 当前型号 |
| 型号： UPW2A100MED 品牌： 尼吉康 封装： Radial 10uF 100V 20per | 功能相似 | PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性，可耐受 2000 小时至 8000 小时 额定电压范围：6.3 至 450V ### 径向 105°C | UPS2A100MED和UPW2A100MED的区别 |
| 型号： NRSZ100M100V 6.3X11F 品牌： NIC 封装： | 功能相似 | Cap Aluminum 10uF 100V 20% 6.3 X 11mm Radial 2.5mm 120mA 3000 hr 105℃ Bulk | UPS2A100MED和NRSZ100M100V 6.3X11F的区别 |
