USR1C470MDD1TP

USR1C470MDD1TP

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  USR1C470MDD1TP  铝电解电容, 47uF, 16V, 径向引线

47µF 16V Aluminum Electrolytic Capacitors Radial, Can 2000 Hrs @ 85°C


立创商城:
47uF ±20% 16V


得捷:
CAP ALUM 47UF 20% 16V RADIAL


e络盟:
铝电解电容, 47uF, 16V, 径向引线


艾睿:
Cap Aluminum Lytic 47uF 16V 20% 5 X 7mm Radial 2.5mm 65mA 2000h 85°C Ammo


Chip1Stop:
Cap Aluminum Lytic 47uF 16V 20% 5 X 7mm Radial 2.5mm 65mA 2000h 85℃ Ammo Pack


Verical:
Cap Aluminum Lytic 47uF 16V 20% 5 X 7mm Radial 2.5mm 65mA 2000h 85C Ammo


Newark:
# NICHICON  USR1C470MDD1TP  Electrolytic Capacitor, Ultra-miniature, 47 µF, 16 V, SR Series, ± 20%, Radial Leaded, 6.3 mm


USR1C470MDD1TP中文资料参数规格
技术参数

额定电压DC 16.0 V

电容 47 µF

容差 ±20 %

纹波电流 65 mA

纹波电流高频 65mA @120Hz

纹波电流低频 97.5mA @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 16 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 2.5 mm

外形尺寸

高度 7 mm

直径 6.30 mm

封装 剪切带

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

寿命（小时） 2000h @85℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

USR1C470MDD1TP引脚图与封装图
USR1C470MDD1TP引脚图

USR1C470MDD1TP引脚图

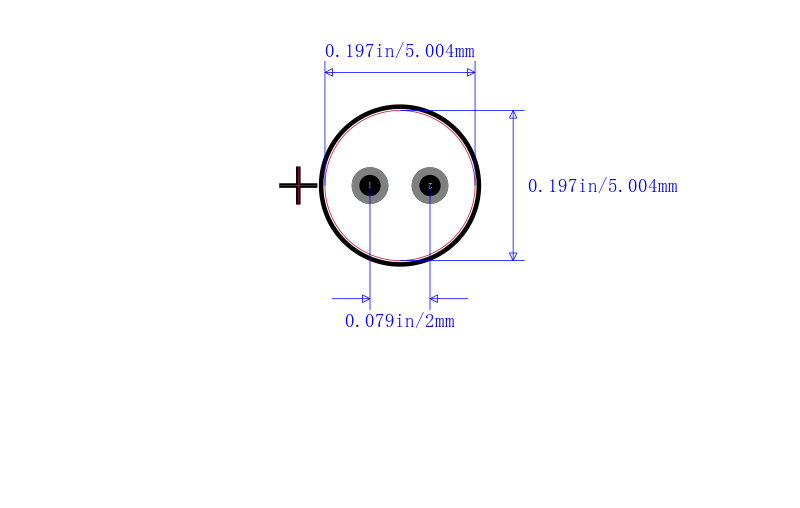

USR1C470MDD1TP封装图

USR1C470MDD1TP封装图

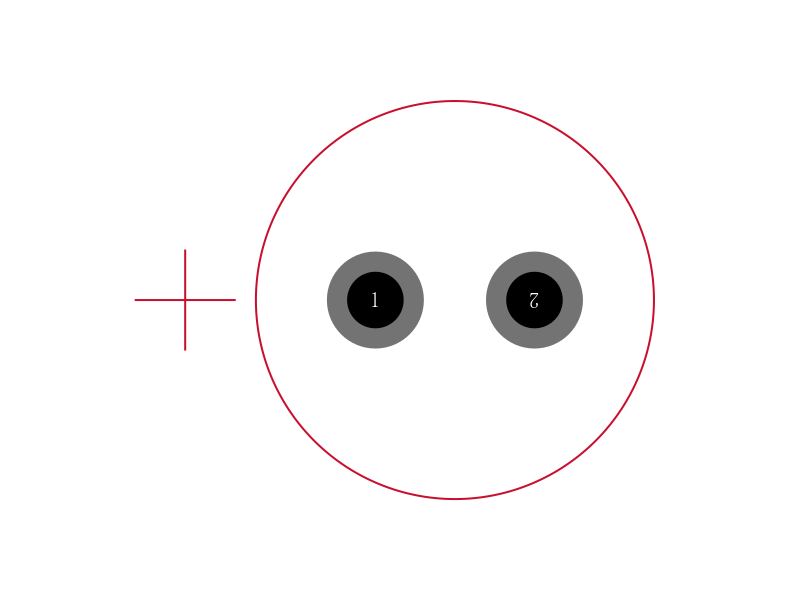

USR1C470MDD1TP封装焊盘图

USR1C470MDD1TP封装焊盘图
