UVZ1J100MDD1TA
数据手册.pdfNichicon(尼吉康)
电子元器件分类
UVZ1J100MDD1TA中文资料参数规格
技术参数
额定电压DC 63 V
电容 10 µF
容差 ±20 %
纹波电流 46 mA
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 63 V
封装参数
安装方式 Through Hole
封装 Radial
外形尺寸
高度 11 mm
封装 Radial
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
寿命（小时） 1000h @105℃
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UVZ1J100MDD1TA引脚图与封装图
UVZ1J100MDD1TA引脚图

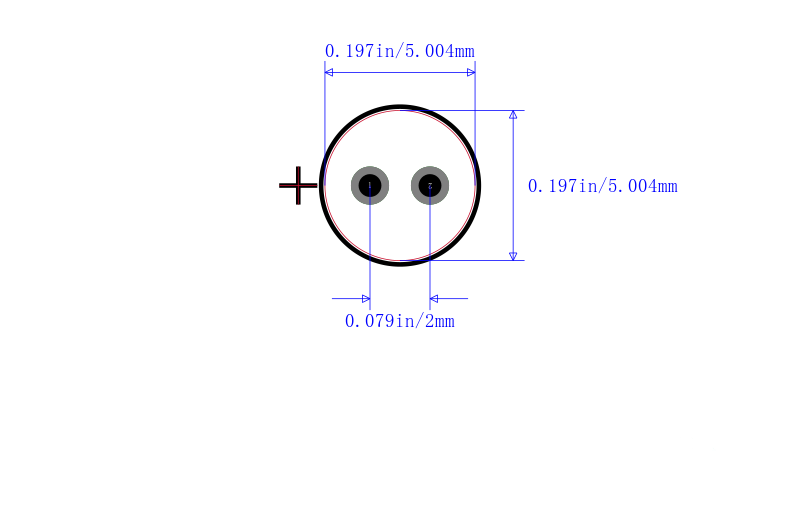

UVZ1J100MDD1TA封装图
UVZ1J100MDD1TA封装焊盘图
在线购买UVZ1J100MDD1TA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UVZ1J100MDD1TA | Nichicon 尼吉康 | Cap Alum 10uF 20% 63V Radial | 搜索库存 |
替代型号UVZ1J100MDD1TA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UVZ1J100MDD1TA 品牌： Nichicon 尼吉康 封装： | 当前型号 | Cap Alum 10uF 20% 63V Radial | 当前型号 |
| 型号： UVZ1J100MDD 品牌： 尼吉康 封装： Radial 10uF 63V 20per | 完全替代 | Nichicon VZ 系列，0.1 至 22μFNichicon VZ 系列铝电解电容器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。高可靠性 高温度范围 高波纹电流 ### 径向 105°C | UVZ1J100MDD1TA和UVZ1J100MDD的区别 |
| 型号： UPM1J100MDD 品牌： 尼吉康 封装： Radial 10uF 63V 20per | 类似代替 | Nichicon PM 系列Nichicon PM 系列铝电解电容器是高可靠性、极低阻抗产品，具有 5000 小时负载寿命且符合 RoHS 指令 2011/65/EU。 PM 系列具有宽温度范围、6.3 到 450V 的额定电压范围及高波纹电流。高可靠性 高波纹电流 长寿命，长达 5000 小时 无铅回流焊接 极低阻抗 Technical specification --- Capacitance tolerance | ±20 at 120Hz, 20°C Temperature range °C | -40 to +105 Life expectancy at 105°C | 5000 hours 电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 5000 小时 ### 径向 105°C | UVZ1J100MDD1TA和UPM1J100MDD的区别 |
| 型号： UPJ1J100MDD1TD 品牌： 尼吉康 封装： Radial | 类似代替 | Cap Aluminum 10uF 450V 20% 5 X 11mm Radial Aluminum Cylindrical Can 2.5mm 67mA 2000 hr 105℃ Ammo Pack | UVZ1J100MDD1TA和UPJ1J100MDD1TD的区别 |
