UPW1H271MPD1TD
数据手册.pdfNichicon(尼吉康)
被动器件
UPW1H271MPD1TD中文资料参数规格
技术参数
额定电压DC 50 V
电容 270 µF
等效串联电阻ESR 164 mΩ
容差 ±20 %
纹波电流 780mA @120Hz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
长度 25 mm
高度 25 mm
直径 10.0 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
寿命（小时） 5000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
UPW1H271MPD1TD引脚图与封装图
UPW1H271MPD1TD引脚图
UPW1H271MPD1TD封装图

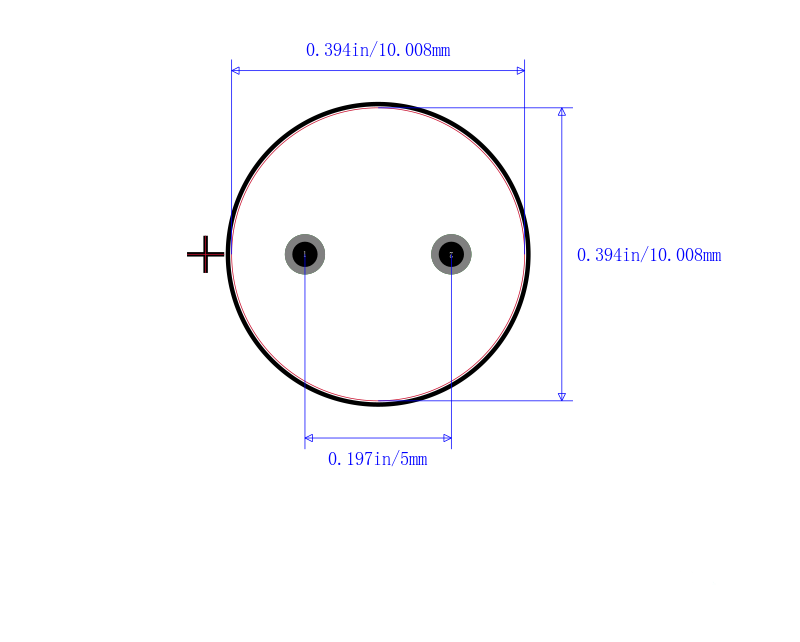

UPW1H271MPD1TD封装焊盘图
在线购买UPW1H271MPD1TD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPW1H271MPD1TD | Nichicon 尼吉康 | 铝电解电容器 - 径向引线型 270uF 50V 20% Aluminum Capacitor | 搜索库存 |
替代型号UPW1H271MPD1TD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPW1H271MPD1TD 品牌： Nichicon 尼吉康 封装： 270F 50V 20per | 当前型号 | 铝电解电容器 - 径向引线型 270uF 50V 20% Aluminum Capacitor | 当前型号 |
| 型号： EEU-FC1H271 品牌： 松下 封装： 270F 50V 20per | 功能相似 | PANASONIC ELECTRONIC COMPONENTS EEU-FC1H271 铝电解电容, AEC-Q200 FC系列, 270 µF, ± 20%, 50 V, 10 mm, 径向引线 | UPW1H271MPD1TD和EEU-FC1H271的区别 |
| 型号： EKZE500ELL271MJ20S 品牌： 贵弥功 封装： Radial 270F 50V 20per | 功能相似 | 铝电解电容, 270uF, 50V | UPW1H271MPD1TD和EKZE500ELL271MJ20S的区别 |
| 型号： EEUFR1H271B 品牌： 松下 封装： 270µF 50V ±20% | 功能相似 | PANASONIC ELECTRONIC COMPONENTS EEUFR1H271B 铝电解电容, FR系列, 270 µF, ± 20%, 50 V, 10 mm, 径向引线 | UPW1H271MPD1TD和EEUFR1H271B的区别 |
