UHE1A103MHD6

UHE1A103MHD6

数据手册.pdf
Nichicon(尼吉康) 被动器件

10mF ±20% 10V 4220mA100kHz4220mA Φ18mm

This electrolytic aluminum capacitor from combines low cost, high capacitance and high energy density all in one tiny component. It can withstand a voltage of 10 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 105 °C. The UHE1A103MHD6 aluminum electrolytic capacitor has a radial termination style. This part has a lead diameter of 0.8 mm and a pitch of 7.5 mm. Its leakage current is 1000@2Min μA. Its capacitance value is 10000uF. This product is 35.5 mm tall with a diameter of 18 mm. It has a tolerance of 20%.

UHE1A103MHD6中文资料参数规格
技术参数

额定电压DC 10.0 V

电容 10000 µF

等效串联电阻ESR 38.0 mΩ

容差 ±20 %

产品系列 UHE

纹波电流 4220 mA

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 10 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

长度 35.5 mm

高度 35.5 mm

直径 18.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 250

寿命（小时） 8000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UHE1A103MHD6引脚图与封装图
UHE1A103MHD6引脚图

UHE1A103MHD6引脚图

UHE1A103MHD6封装图

UHE1A103MHD6封装图

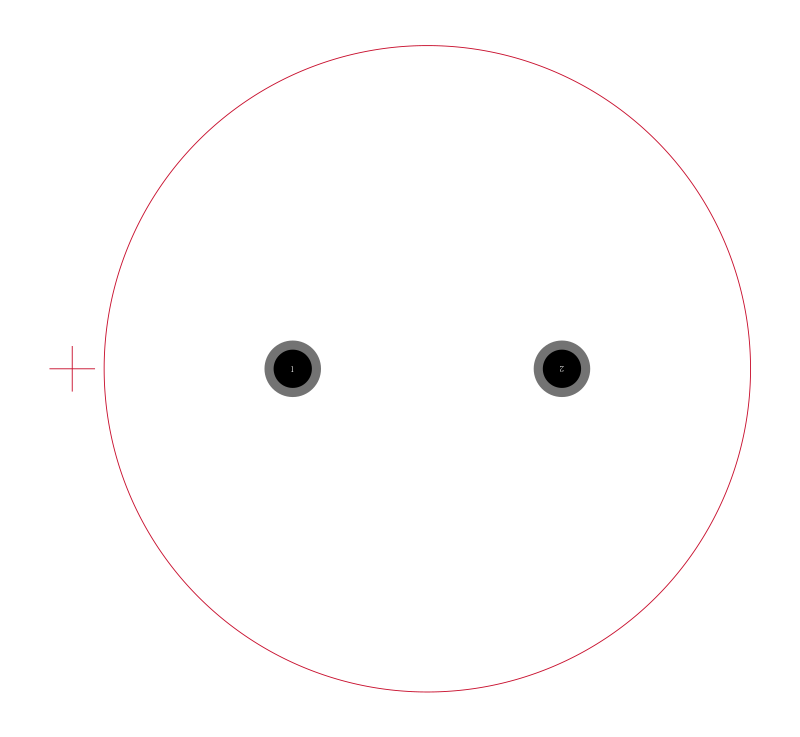

UHE1A103MHD6封装焊盘图

UHE1A103MHD6封装焊盘图
