UPJ1V272MHD
数据手册.pdfNichicon(尼吉康)
被动器件
UPJ1V272MHD中文资料参数规格
技术参数
额定电压DC 35.0 V
电容 2700 µF
等效串联电阻ESR 0.022 Ω
容差 ±20 %
产品系列 UPJ
纹波电流 2610 mA
纹波电流高频 2.61A @120Hz
纹波电流低频 2.9A @10kHz
额定电压 35 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
外形尺寸
高度 40 mm
直径 16.0 mm
封装 Radial, CAN
引脚间距 7.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 300
寿命（小时） 5000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPJ1V272MHD引脚图与封装图

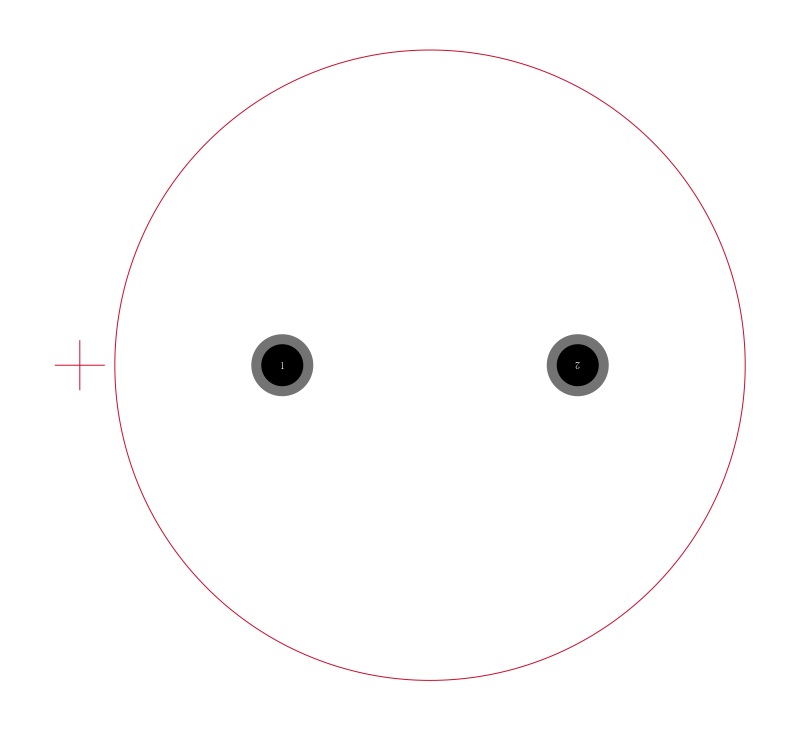

UPJ1V272MHD引脚图

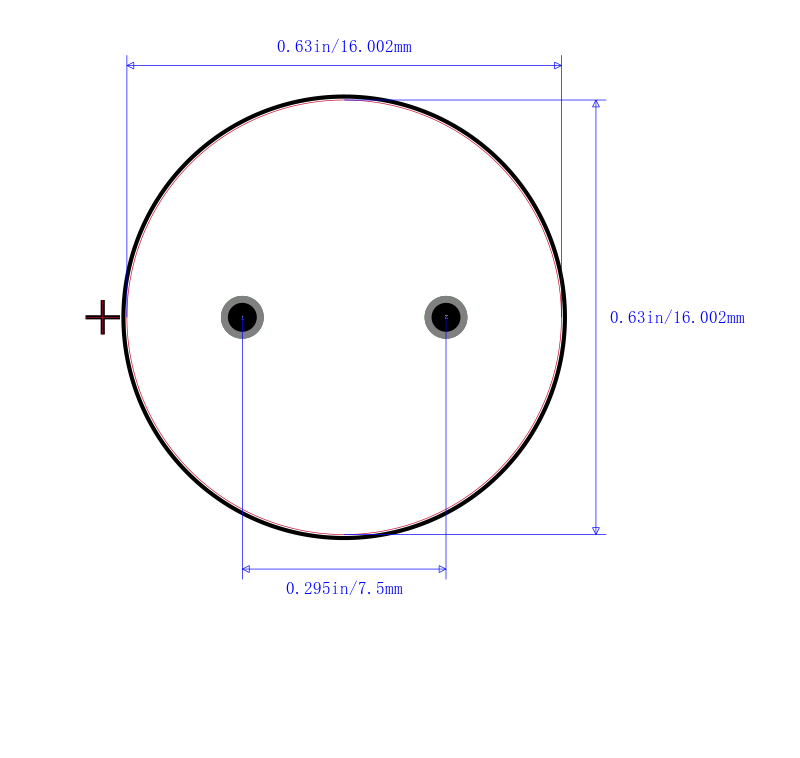

UPJ1V272MHD封装图
UPJ1V272MHD封装焊盘图
