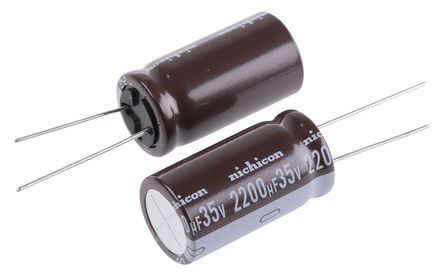

UPS1V222MHD
数据手册.pdfNichicon(尼吉康)
被动器件
UPS1V222MHD中文资料参数规格
技术参数
额定电压DC 35 V
工作电压 35 VDC
电容 2200 µF
等效串联电阻ESR 0.033 Ω
容差 ±20 %
产品系列 UPS
纹波电流 2350 mA
纹波电流高频 2.045A @120Hz
纹波电流低频 2.35A @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 35 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
外形尺寸
长度 31.5 mm
高度 31.5 mm
直径 16.0 mm
封装 Radial, CAN
引脚间距 7.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 300
寿命（小时） 3000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
UPS1V222MHD引脚图与封装图
UPS1V222MHD引脚图
UPS1V222MHD封装图
UPS1V222MHD封装焊盘图
在线购买UPS1V222MHD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPS1V222MHD | Nichicon 尼吉康 | NICHICON UPS1V222MHD 铝电解电容, 微型, PS系列, 2200 µF, ± 20%, 35 V, 16 mm, 径向引线 | 搜索库存 |
替代型号UPS1V222MHD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPS1V222MHD 品牌： Nichicon 尼吉康 封装： Radial 2.2mF 35V 20per | 当前型号 | NICHICON UPS1V222MHD 铝电解电容, 微型, PS系列, 2200 µF, ± 20%, 35 V, 16 mm, 径向引线 | 当前型号 |
| 型号： EEU-FC1V222 品牌： 松下 封装： 2.2kF 35V ±20% | 功能相似 | PANASONIC ELECTRONIC COMPONENTS EEU-FC1V222 铝电解电容, AEC-Q200 FC系列, 2200 µF, ± 20%, 35 V, 16 mm, 径向引线 | UPS1V222MHD和EEU-FC1V222的区别 |
| 型号： ECA-1VM222 品牌： 松下 封装： Radial 2.2mF 35V 20per | 功能相似 | PANASONIC ELECTRONIC COMPONENTS ECA-1VM222 铝电解电容, AEC-Q200 M系列, 2200 µF, ± 20%, 35 V, 16 mm, 径向引线 | UPS1V222MHD和ECA-1VM222的区别 |
| 型号： EEU-FR1V222 品牌： 松下 封装： Radial 2.2kF 35V ±20% | 功能相似 | PANASONIC ELECTRONIC COMPONENTS EEU-FR1V222 铝电解电容, 2200UF, | UPS1V222MHD和EEU-FR1V222的区别 |
