UHE1H681MHD

UHE1H681MHD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UHE1H681MHD  铝电解电容, 680uF, 50V, 径向引线

680µF 50V Aluminum Electrolytic Capacitors Radial, Can 10000 Hrs @ 105°C


得捷:
CAP ALUM 680UF 20% 50V RADIAL


立创商城:
680uF ±20% 50V


e络盟:
铝电解电容, 680uF, 50V, 径向引线


艾睿:
Cap Aluminum Lytic 680uF 50V 20% 12.5 X 31.5mm Radial 5mm 2310mA 10000h 105°C Bulk


安富利:
Cap Aluminum 680uF 50V 20% 12.5 X 31.5mm Radial 5mm 2310mA 10000 hr 105°C Bulk


Verical:
Cap Aluminum Lytic 680uF 50V 20% 12.5 X 31.5mm Radial 5mm 2310mA 10000h 105C Bulk


Newark:
# NICHICON  UHE1H681MHD  Electrolytic Capacitor, Miniature, 680 µF, 50 V, HE Series, ± 20%, Radial Leaded, 12.5 mm


UHE1H681MHD中文资料参数规格
技术参数

额定电压DC 50.0 V

电容 680 µF

等效串联电阻ESR 0.1 Ω

容差 ±20 %

产品系列 UHE

纹波电流 2310 mA

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 31.5 mm

高度 31.5 mm

直径 12.5 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 600

寿命（小时） 1000h @85℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UHE1H681MHD引脚图与封装图
UHE1H681MHD引脚图

UHE1H681MHD引脚图

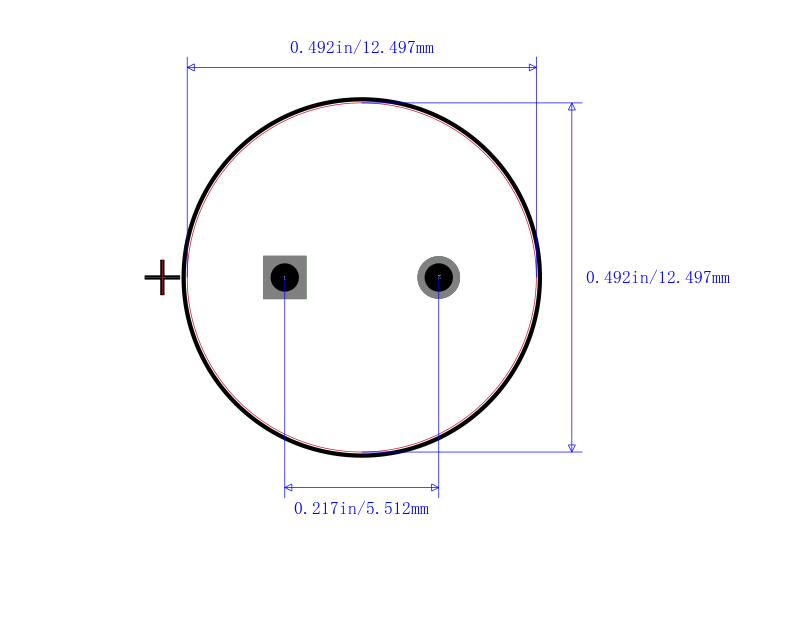

UHE1H681MHD封装图

UHE1H681MHD封装图

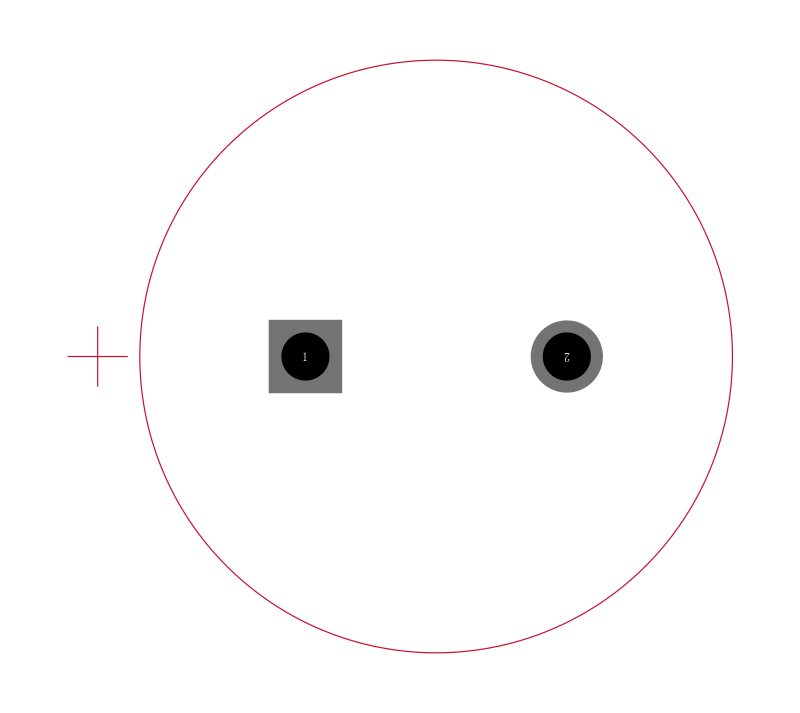

UHE1H681MHD封装焊盘图

UHE1H681MHD封装焊盘图
