UPW2E220MHD1TO

UPW2E220MHD1TO

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UPW2E220MHD1TO  铝电解电容, 22uF, 250V, 径向引线

22µF 250V Aluminum Electrolytic Capacitors Radial, Can 7000 Hrs @ 105°C


得捷:
CAP ALUM 22UF 20% 250V RADIAL


立创商城:
22uF ±20% 250V


e络盟:
铝电解电容, 22uF, 250V, 径向引线


艾睿:
Cap Aluminum Lytic 22uF 250V 20% 12.5 X 25mm Radial 5mm 155mA 7000h 105°C Automotive Ammo


Newark:
# NICHICON  UPW2E220MHD1TO  Electrolytic Capacitor, Miniature, 22 µF, 250 V, PW Series, ± 20%, Radial Leaded, 12.5 mm


UPW2E220MHD1TO中文资料参数规格
技术参数

额定电压DC 250 V

电容 22 µF

容差 ±20 %

纹波电流 155mA @120Hz

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 250 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 5 mm

外形尺寸

高度 25 mm

直径 12.5 mm

封装 剪切带

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

寿命（小时） 7000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPW2E220MHD1TO引脚图与封装图
UPW2E220MHD1TO引脚图

UPW2E220MHD1TO引脚图

UPW2E220MHD1TO封装图

UPW2E220MHD1TO封装图

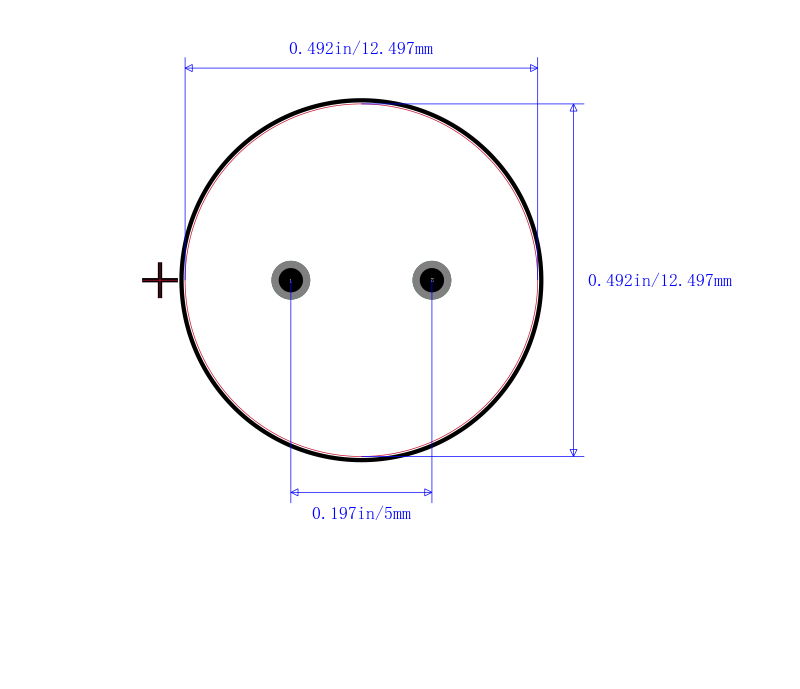

UPW2E220MHD1TO封装焊盘图

UPW2E220MHD1TO封装焊盘图

在线购买UPW2E220MHD1TO
型号 制造商 描述 购买
UPW2E220MHD1TO Nichicon 尼吉康 NICHICON  UPW2E220MHD1TO  铝电解电容, 22uF, 250V, 径向引线 搜索库存
替代型号UPW2E220MHD1TO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW2E220MHD1TO

品牌： Nichicon 尼吉康

封装： 22F 250V 20per

当前型号

NICHICON  UPW2E220MHD1TO  铝电解电容, 22uF, 250V, 径向引线

当前型号

型号： UPW2E220MHD

品牌： 尼吉康

封装： Radial 22uF 250V 20per

类似代替

PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性，可耐受 2000 小时至 8000 小时 额定电压范围：6.3 至 450V ### 径向 105°C

UPW2E220MHD1TO和UPW2E220MHD的区别

型号： ECA-2EHG220

品牌： 松下

封装： Radial 22uF 250V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  ECA-2EHG220  铝电解电容, AEC-Q200 NHG系列, 22 µF, ± 20%, 250 V, 12.5 mm, 径向引线

UPW2E220MHD1TO和ECA-2EHG220的区别

型号： EEU-EB2E220

品牌： 松下

封装： 22uF 250V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEU-EB2E220  铝制电解电容, 22UF

UPW2E220MHD1TO和EEU-EB2E220的区别
