UC2706DWG4
TI
德州仪器
主动器件
UC2706DWG4中文资料参数规格
技术参数
电源电压DC 5.00V min
上升/下降时间 40ns, 30ns
输出接口数 2
输出电流 1.5 A
上升时间 140 ns
输出电流Max 1.5 A
下降时间 130 ns
下降时间Max 130 ns
上升时间Max 140 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 5V ~ 40V
电源电压Min 5 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 -25℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
UC2706DWG4引脚图与封装图

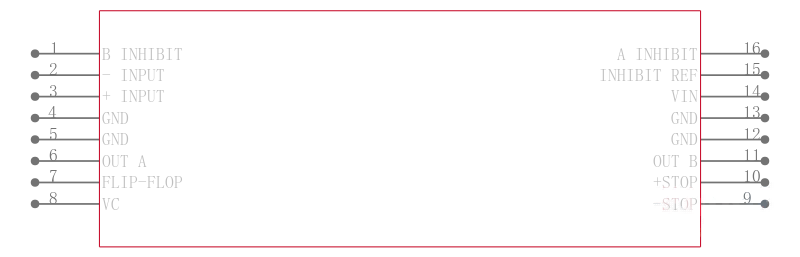

UC2706DWG4引脚图

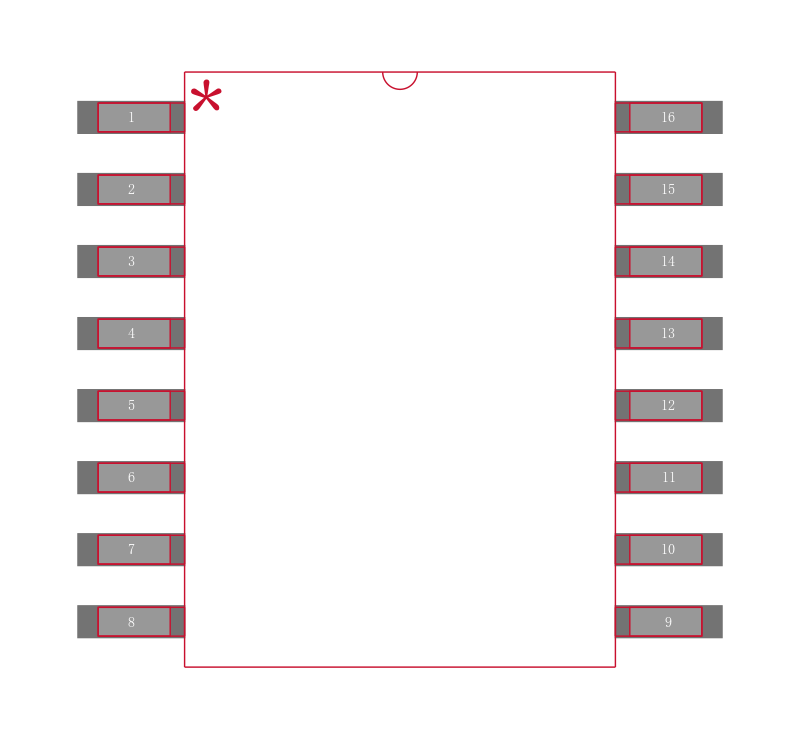

UC2706DWG4封装图

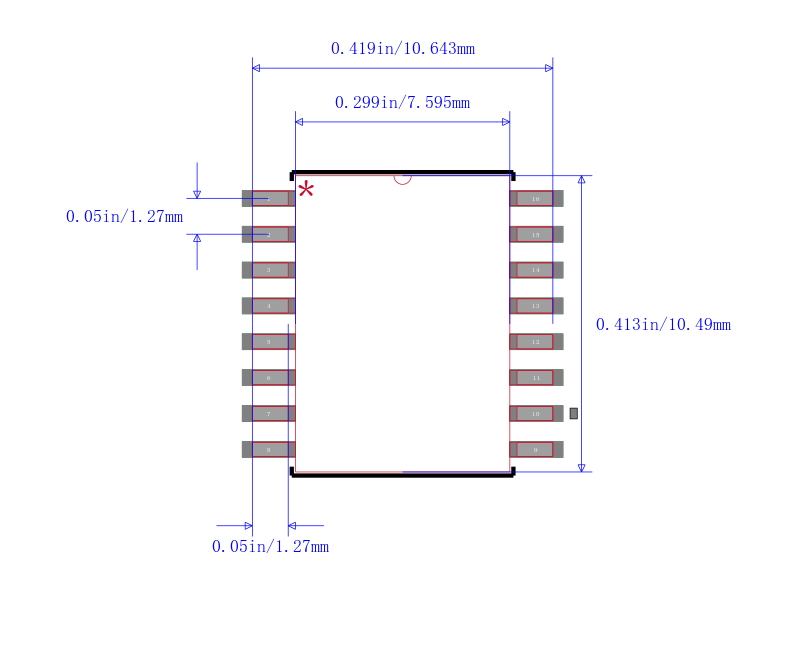

UC2706DWG4封装焊盘图
在线购买UC2706DWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UC2706DWG4 | TI 德州仪器 | 双路输出驱动器 Dual Output Driver | 搜索库存 |
替代型号UC2706DWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UC2706DWG4 品牌： TI 德州仪器 封装： Surface 5V 1.5A 16Pin | 当前型号 | 双路输出驱动器 Dual Output Driver | 当前型号 |
| 型号： UC3706DW 品牌： 德州仪器 封装： 16SOIC 40V 16Pin | 类似代替 | MOSFET 和 IGBT 驱动器，高达 2.5A，Texas InstrumentsTexas Instruments 专用栅极驱动器 IC 系列适用于 MOSFET 和 IGBT 应用。 设备可提供适合与 MOSFET 和 IGBT 电源设备兼容的高电流输出，且提供各种配置和封装类型。### MOSFET & IGBT 驱动器，Texas Instruments | UC2706DWG4和UC3706DW的区别 |
| 型号： UC2706DW 品牌： 德州仪器 封装： 16SOIC 40V 16Pin | 类似代替 | 具有 40V VDD、100ns 传播延迟且每个输出均具有两个输入的 1.5A/1.5A 双通道栅极驱动器 16-SOIC -40 to 85 | UC2706DWG4和UC2706DW的区别 |
| 型号： UC3706DWTR 品牌： 德州仪器 封装： 16SOIC 16Pin | 类似代替 | 具有 40V VDD、40ns 下降时间且每个输出均具有两个输入的 1.5A/1.5A 双通道栅极驱动器 16-SOIC 0 to 70 | UC2706DWG4和UC3706DWTR的区别 |
