UCC3580D-4G4
TI
德州仪器
主动器件
UCC3580D-4G4中文资料参数规格
技术参数
频率 1.00 MHz
输出接口数 2
输出电压 400 mV
输出电流 100 mA
上升时间 40 ns
开关频率 430 kHz
占空比 66 %
最大占空比 69 %
下降时间 20 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UCC3580D-4G4引脚图与封装图

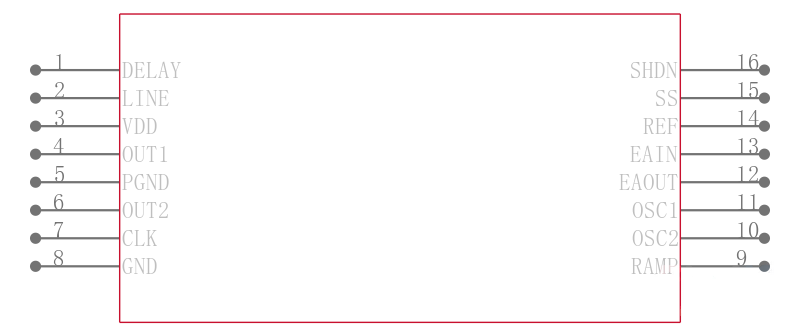

UCC3580D-4G4引脚图

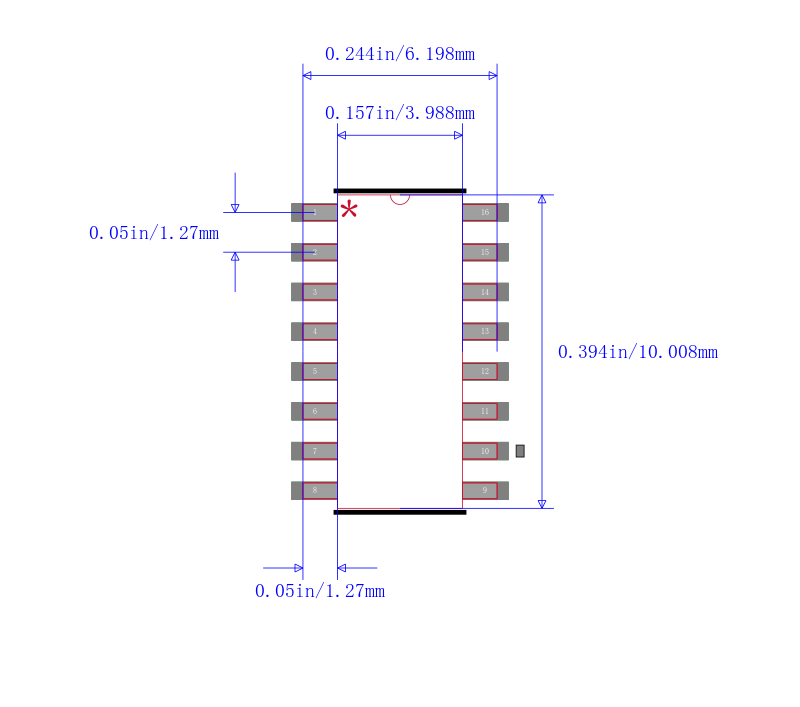

UCC3580D-4G4封装图
UCC3580D-4G4封装焊盘图
在线购买UCC3580D-4G4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCC3580D-4G4 | TI 德州仪器 | Voltage Mode PWM Controller 1A/300mA 430kHz 16Pin SOIC Tube | 搜索库存 |
替代型号UCC3580D-4G4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCC3580D-4G4 品牌： TI 德州仪器 封装： 16-SOIC 400mV 100mA 16Pin | 当前型号 | Voltage Mode PWM Controller 1A/300mA 430kHz 16Pin SOIC Tube | 当前型号 |
| 型号： UCC3580DTR-4 品牌： 德州仪器 封装： SOIC-16 400mV 16Pin | 完全替代 | 单端有源钳位/复位PWM Single Ended Active Clamp/Reset PWM | UCC3580D-4G4和UCC3580DTR-4的区别 |
| 型号： UCC2580D-4 品牌： 德州仪器 封装： 16SOIC 400mV 16Pin | 类似代替 | PWM控制器 | UCC3580D-4G4和UCC2580D-4的区别 |
| 型号： UCC3580D-4 品牌： 德州仪器 封装： 16SOIC 400mV 100mA 16Pin | 类似代替 | PWM 控制器，300kHz 至 400kHz，Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments | UCC3580D-4G4和UCC3580D-4的区别 |
